Model-9401 PLC用传感器放大器

PLC的生产设备的振动监视·诊断最适合的2CH同时测量放大器。1CH以模具为首，有各种各样的系列产品。

产品特点

MODEL-9401单击功能区上IoT汇总数据PLC（塑料逻辑控制器）用开发的振动传感器放大器。能够与对应于各种用途、环境的各种振动传感器组合，实时地提供高精度的振动波形信息PLC的明细栏样式中定义的设置。

用途

・维持机床的加工精度

・冲压模具的裂纹检测

・监视马达、泵等的异常振动

・汽车工厂的搬运机、升降机等马达和减速机的振动监视

・检查线上的产品异常诊断

・各种旋转机械的预防保养

・生产设备的误动作检查

・防爆区域的振动监视

是能够应对各种生产设备的振动监视的最通用的传感系统构成例。

品名 型号 数量 特性

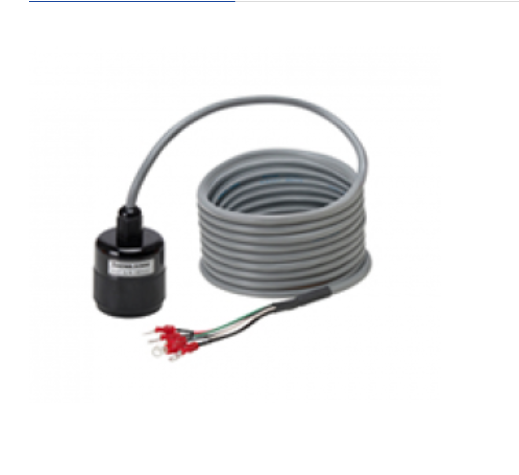

振动传感器 MODEL-2470 2 通用传感器。支持各种各样的传感器。

传感器电缆5m CA2953-5m 2 通用电缆。可以根据环境提出建议。

PLC用传感器放大器 MODEL-9401-02 1 2CH类型的默认值。

输出电缆1m CA2153-1m 2 后段PLC的规格化距离的幂函数。

规格

输入规格

输入端子 端子台（3.8mm间距）

检测器驱动电源 DC24V（Typ）,4mA

匹配检测器 前置放大器内置型

输出规格（AC OUT）

输出端子 端子台（3.8mm间距）

输出信号 最大输出10V（peak）

频率响应特性 1Hz～20kHz（±1.0dB）

0.5Hz～20kHz（+1.0, -3.0dB）

精度 ±2%

（23℃±5℃、1kHz/1V(peak)输入时，范围×10）

可选输出（收费） DC输出（最大7.07V）

一般规格

电源 DC18～36V

消耗电流 约65mA（23℃±5℃、1kHz/1V(peak)输入时，范围×10）

温度、湿度范围 -10～+60℃、90%RH以下（无结露）

质量 210g（不含传感器、电缆类）

品名 型号 输入输出通道数

PLC用传感器放大器 MODEL-9401-01 1CH

MODEL-9401-02 2CH（标准规格）

MODEL-9401-03 1CH（DC带输出，1CH）

MODEL-9401-04 2CH（DC带输出，2CH）

MODEL-9401-05 1CH频率响应特性1Hz(±1.0dB)～10kHz(-3.0dB Typ)

MODEL-9401-06 2CH频率响应特性1Hz(±1.0dB)～10kHz(-3.0dB Typ)

MODEL-9401-07 DC带输出，1CH频率响应特性1Hz(±1.0dB)～10kHz(-3.0dB Typ)

MODEL-9401-08 DC带输出，2CH频率响应特性1Hz(±1.0dB)～10kHz(-3.0dB Typ)

MODEL-9402-01 MODEL-9401系列包络单元
