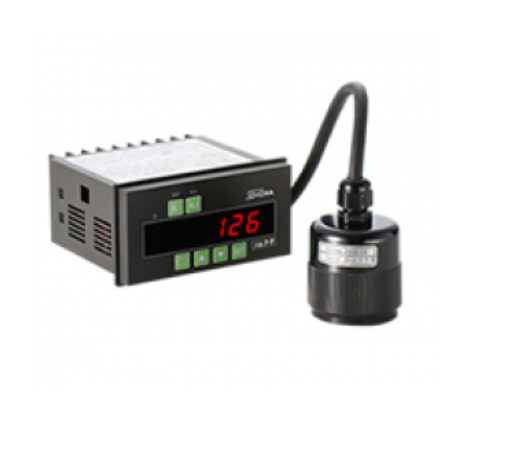

Model-2502 振动监视传感器

传感器・放大器一体型4～20mA输出的通用型低价振动传感器。可以选择加速度、速度、位移。推荐用于重要设备的预知保全。

产品特点

传感器、放大器一体型4～20mA输出的通用型低价振动传感器。

低成本且简单的振动监视用传感器，最适合旋转机的控制、监视用。

有位移测量、速度测量、加速度测量3种类型。

输出为4-20mA　DC的规格化距离的幂函数。

因为是传感器·放大器一体型，所以不需要另外的振动计放大器。

电源线、信号线合在一起是2线式，而且不问连接的极性。

通过连接专用显示器或仪表继电器等，可作为振动计或振视计使用。

富士电机（株）的MVM类型兼容。

用途

用于组装到马达、泵、鼓风机等旋转机械等中。

作为自动检查系统的振动传感器。

作为简易型的专用振动计。

用于机床、化学、制造工厂的设备诊断。

其他振动测量及监测。

振动值监视系统

编号 品名 型号 人数 备注

1 双频变换器 MODEL-2502 1台子 加速度型、速度型、位移型

请选择。

2 数字监视器（带4-20mA输出） MODEL-2590C-A11 1台子 2502系列的全部

适合

选配件

编号 品名 型号 人数 备注

3 延长电缆7m CA02743-7m 1书目 1m每个都可以指定。

4 安装用磁铁 MG-6 1一个 是专用磁铁。

规格

型号 2502-03 2502-02 2502-01

测量模式 位移 速度 加速度

全刻度范围（Fs）200μmP-P50mm/sRMS100m/s2（Peak）

测量范围 1%到110%的完整缩放比例

输出电流 4～20mA/0～全刻度

频率范围 位移10～500Hz、速度10～1000Hz、加速度5～1000Hz

线性 不超过全缩放1%

准确度 80Hz,1/2全规模、20℃时5%以内

横向灵敏度 5%范围

驱动器电源 9～28V　DC

预热时间 大约10秒

温度范围 -20～+80℃

保护结构 IP64

耐振性 连续200m/s2、冲击1000m/s2

绝缘电阻 DC500V　100MΩ（端子－外包装）

耐电压 AC1500V1分钟（端子-外包装）

输出电缆 直出2芯胎圈轮胎电缆（PNCTF0.5m2）

尺寸、质量 φ45×H45mm（不含突起部）、105g

附属品 安装螺钉（M6，长度＝10固定螺钉）
