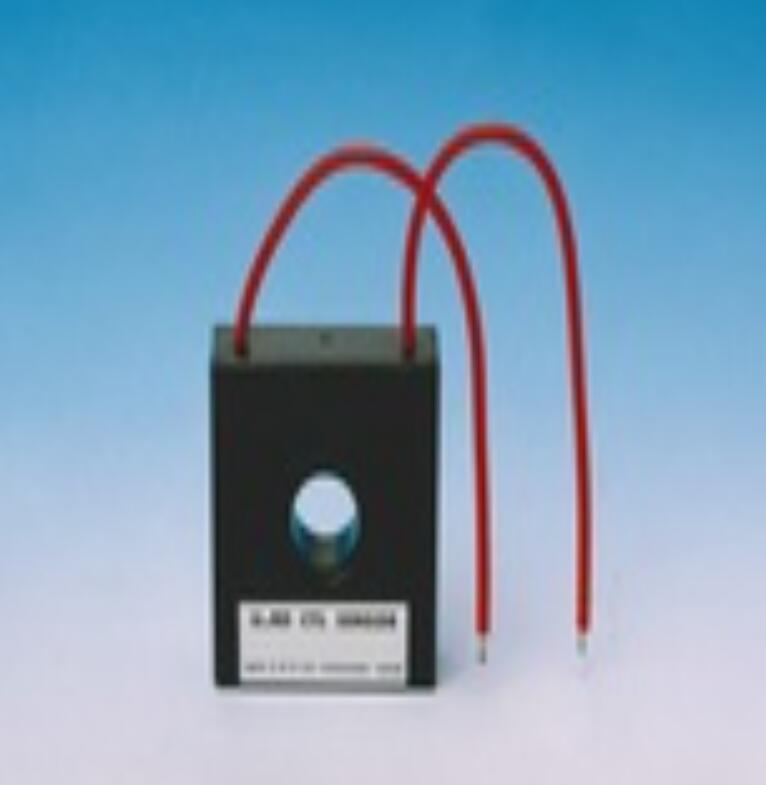

日本URD电流传感器CTL-12-S56-10L-N平山贸易15713876121
日本URD电流传感器CTL-12-S56-10L-N平山贸易15713876121
日本URD电流传感器CTL-12-S56-10L-N平山贸易15713876121
日本URD电流传感器CTL-12-S56-10L-N平山贸易15713876121
项目参数
一次测量电流 0.1～300Arms
连续额定载流 300A
饱和极限电流 600A
变流比 1000:1
二次绕组匝数 1000±2 匝
二次直流电阻 约 40Ω
推荐二次负载电阻 ≤10Ω
绝缘耐压 AC2000V 1min
绝缘阻抗 DC500V ≥100MΩ
适用频率 50～60Hz 工频（通用计量）
机械尺寸与结构
外形：40mm (W) × 40mm (H) × 15mm (T) 方形塑壳
穿心通孔：φ12mm，可穿单根电缆 / 铜排
输出引线：0.5mm² 铜线，标准长度 1000mm（后缀 L-N=1m）
外壳材质：PBT 阻燃树脂，环氧树脂全灌封防潮抗震
安装方式：
面板固定：选配支架 HLD-12
机身自带安装沉孔，可螺丝锁附钣金
环境使用条件
工作温度：-20℃ ～ +75℃
保存温度：-30℃ ～ +90℃
湿度：≤80% RH，无结露、无腐蚀性气体
产品特点
S56 扩容铁芯：同尺寸下比 S36 系列支持更大 300A 持续电流，抗饱和能力强
1000:1 高变比，二次输出 mA 级弱电信号，可直接接入 PLC、数显仪表、采样电路板
出线 L 型，无需焊接 PCB，现场布线更方便；N 代表标准 1 米长线
一体灌封，抗震动、防尘防潮，机床 / 工控柜长期稳定运行
同外形兼容 CTL-12-S36-10（插针款），安装位通用，仅输出形式不同
CTL-12-S56-10
CTL-12-S56-10L
CTL-12-S56-10L-N
CTL-12-S36-10L
CTL-12-S56-20
¥4500.00
