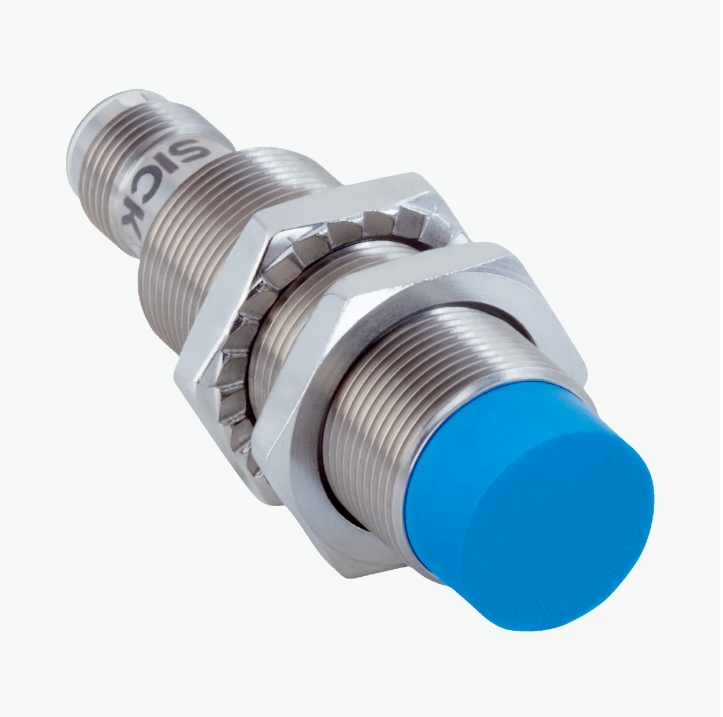

德国SICK西克   电感式接近传感器    IMC18-12NPPVC0SA00     电/微   详询   赵15713876121

德国SICK西克   电感式接近传感器    IMC18-12NPPVC0SA00     电/微   详询   赵15713876121

德国SICK西克   电感式接近传感器    IMC18-12NPPVC0SA00     电/微   详询   赵15713876121

设计构造 米

螺纹尺寸 M18 x 1

直径 Ø 18 mm

触发感应距离 Sn 0 mm ... 12 mm 1)

安全接通距离 Sa 9.72 mm

开关点数量 最多 4 个可调开关点或窗口

开关模式 Single point, Window mode, Two point mode, 可视化调节指示器

针脚 2 上 Qint.1 / Qint.2 的开关频率 250 Hz

安装在金属 非齐平

连接类型 插头，M12，4 针 2)

开关量输出 PNP

输出端 Q/C 输出信号切换装置或 IO-Link 模式

输出端 MFC 输出信号切换装置或输入

输出功能 开口常闭 / 常开接点

开关功能 可编程

电气规格 DC 4 线

外壳防护等级

IP68 3)

IP69K 4)

特殊特征 Smart Task, 耐冷却剂或者润滑油影响, IO-Link

特殊应用 冷却剂和润滑剂区域, 恶劣的使用条件

特征 耐冷却剂或者润滑油影响

针脚 2 配置 外部输入端, 示教功能, 开关信号

供货范围 紧固螺母，不锈钢 V2A，带锁紧齿 (2 x)

供电电压 10 V DC ... 30 V DC 1)

残余纹波 ≤ 10 %

电压下降 ≤ 2 V 2)

滞后 可编程 3)

再现性

≤ 5 % 4)

 5)

温度漂移 (Sr) ± 10 %

电磁兼容性 根据 EN 60947-5-2

持续性电流 Ia ≤ 200 mA 6)

短路保险 ✔

通电脉冲保护 ✔

抗冲击与抗振性 100 g / 2 ms / 500 周期；150 g / 1 百万周期；10 Hz ... 55 Hz / 1 mm；55 Hz ... 500 Hz / 60 g

运行环境温度 –40 °C ... +75 °C

外壳材料 不锈钢 V2A, DIN 1.4305 / AISI 303

材料，感应面 塑料, LCP

壳体长度 65 mm

可用的螺纹长度 39 mm

最大拧紧力矩 Typ. 90 Nm 7)

UL 文件编号 E181493

精度示教 偏离 Sr +/- 3%

典型分辨率（范围）

40 μm (0 mm ... 8 mm)

75 μm (8 mm ... 10 mm)

150 μm (10 mm ... 12 mm)

最大分辨率（范围）

75 μm (8 mm ... 10 mm)

150 μm (10 mm ... 12 mm)

300 μm (10 mm ... 12 mm)

MTTFD 688 年

DCavg 0 %

TM（持续运行时间） 20 年
