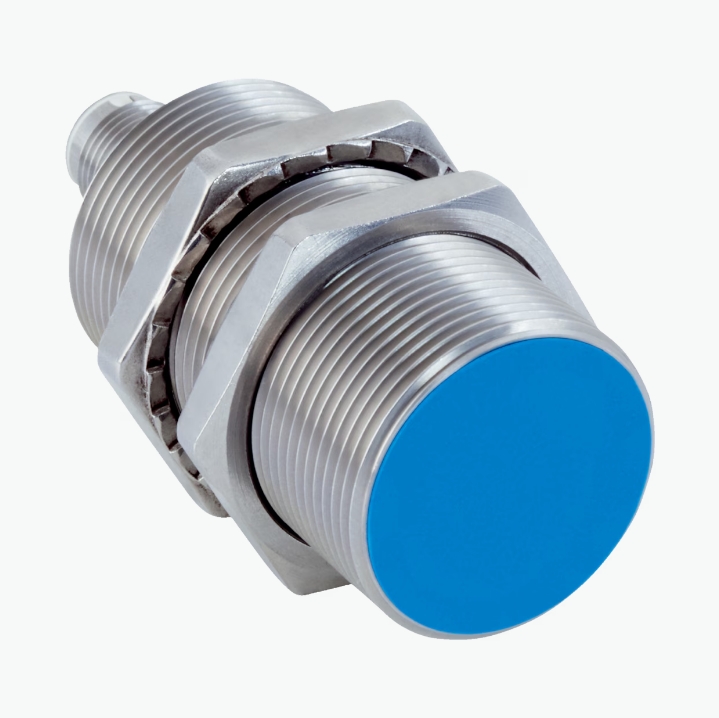

德国SICK西克   电感式接近传感器   IMC30-15BPPVC0SA70     电/微    详询   赵15713876121

德国SICK西克   电感式接近传感器   IMC30-15BPPVC0SA70     电/微    详询   赵15713876121

德国SICK西克   电感式接近传感器   IMC30-15BPPVC0SA70     电/微    详询   赵15713876121

设计构造 米

螺纹尺寸 M30 x 1,5

直径 Ø 30 mm

触发感应距离 Sn 0 mm ... 15 mm 1)

安全接通距离 Sa 12.15 mm

开关点数量 最多 4 个可调开关点或窗口

开关模式 Single point, Window mode, Two point mode, 可视化调节指示器

针脚 2 上 Qint.1 / Qint.2 的开关频率 200 Hz

安装在金属 齐平

连接类型 插头，M12，4 针 2)

开关量输出 PNP

输出端 Q/C 输出信号切换装置或 IO-Link 模式

输出端 MFC 输出信号切换装置或输入

输出功能 开口常闭 / 常开接点

开关功能 可编程

电气规格 DC 4 线

外壳防护等级

IP68 3)

IP69K 4)

特殊特征 Smart Task, 耐冷却剂或者润滑油影响, IO-Link

特殊应用 冷却剂和润滑剂区域, 恶劣的使用条件

特征 耐冷却剂或者润滑油影响

针脚 2 配置 外部输入端, 示教功能, 开关信号

供货范围 紧固螺母，不锈钢 V2A，带锁紧齿 (2 x)

供电电压 10 V DC ... 30 V DC 1)

残余纹波 ≤ 10 %

电压下降 ≤ 2 V 2)

滞后 可编程 3)

再现性

≤ 5 % 4)

 5)

温度漂移 (Sr) ± 10 %

电磁兼容性 根据 EN 60947-5-2

持续性电流 Ia ≤ 200 mA 6)

短路保险 ✔

通电脉冲保护 ✔

抗冲击与抗振性 100 g / 2 ms / 500 周期；150 g / 1 百万周期；10 Hz ... 55 Hz / 1 mm；55 Hz ... 500 Hz / 60 g

运行环境温度 –40 °C ... +75 °C

外壳材料 不锈钢 V2A, DIN 1.4305 / AISI 303

材料，感应面 塑料, LCP

壳体长度 70 mm

可用的螺纹长度 52 mm

最大拧紧力矩 Typ. 100 Nm 7)

UL 文件编号 E181493

精度示教 偏离 Sr +/- 3%

典型分辨率（范围）

25 μm (0 mm ... 6 mm)

75 μm (6 mm ... 10 mm)

300 μm (10 mm ... 15 mm)

最大分辨率（范围）

50 μm (0 mm ... 6 mm)

150 μm (6 mm ... 10 mm)

500 μm (10 mm ... 15 mm)
