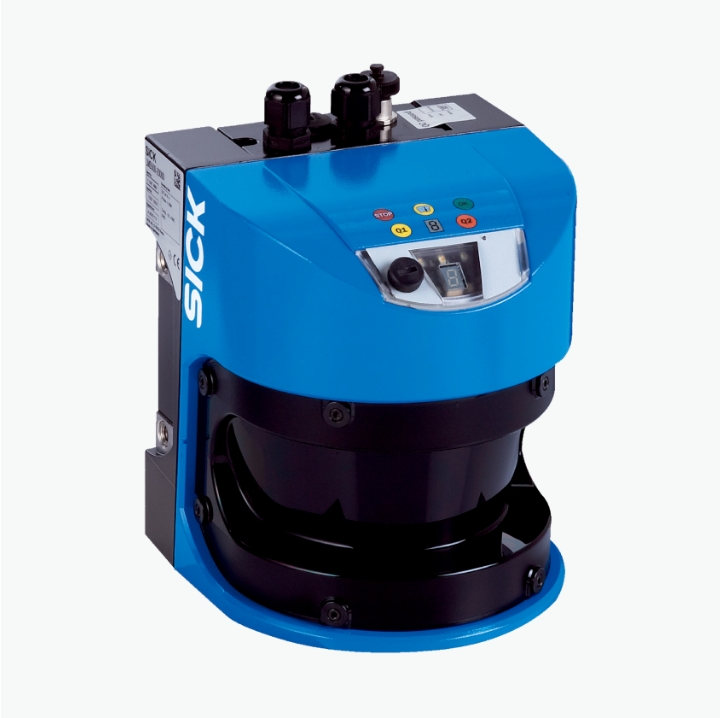

德国SICK西克    激光扫描仪传感器  LMS500-20000S01          电/微    详询    赵15713876121

德国SICK西克    激光扫描仪传感器  LMS500-20000S01          电/微    详询    赵15713876121

德国SICK西克    激光扫描仪传感器  LMS500-20000S01          电/微    详询    赵15713876121

应用领域 Indoor

型号 PRO

分辨率范围 High Resolution

光源 红外线 (905 nm, ± 10 nm)

激光等级 1 (EN/IEC 60825-1:2014 (Ed.3), EN/IEC 60825-1:2007 (Ed.2) CAN/CSA-E60825-1:2015-11 (Ed.3))

开启角度

水平的 190°

扫描频率

25 Hz

35 Hz

50 Hz

75 Hz

100 Hz

角度分辨率

水平的 0.042°, interlaced

0.083°, interlaced

0.1667°

0.25°

0.333°

0.5°

0.667°

1°

扫描区域平整度

扫描区域综合平整度： ± 0.72°

典型的锥度误差：1 Σ值 - 0.11° ± 0.1°

典型的倾斜度：1 Σ值 + 0.15° ± 0.08°

加热装置 自加热型

工作区域 0.2 m ... 80 m

扫描范围

在 10% 漫反射下 26 m

测量准确度 ± 12 mm

光点大小

发散度： 4.7 mrad

视窗上： 13.5 mm

26 m 处： 136 mm

40 m 处： 202 mm

所选 Echo 协议数量 5

雾校正 否

连接类型

1 x M12 圆形插头连接器

1 x 带螺丝接线端块的系统插件，含 2 x 电缆压盖

供电电压 24 V DC, ± 20 %

功耗 22 W

外壳材料 AlSi12

外壳颜色 淡蓝色 (RAL 5012)

挡风玻璃的材质 聚碳酸酯，有防刮涂层

外壳防护等级 IP65 (EN 60529，第 14.2.7 节)

防护等级 III (IEC 61140:2016-11)

重量 3.7 kg

尺寸（长 x 宽 x 高） 160 mm x 155 mm x 185 mm

MTBF > 100 年

MTTFD > 100 年

响应时间 ≥ 10 ms

可识别的物体形状 几乎任何形状

系统误差

± 25 mm (1 m ... 10 m)

± 35 mm (10 m ... 20 m) 1)

统计误差

7 mm (1 m ... 10 m)

9 mm (10 m ... 20 m) 1)

集成应用

评估区域

测量数据输出

区域组数量 10 区域

同步的评估情况 10

过滤器

回波滤波器

烟雾过滤器

颗粒滤器

均值滤波

眩光过滤器

Ethernet ✔ , TCP/IP, UDP/IP

备注 OPC DA

功能 主设备和 AUX, NTP

数据传输率 10/100 Mbit/s

串行 ✔ , RS-232, RS-422

功能 主设备和 AUX

数据传输率 9.6 kBaud ... 500 kBaud

CAN ✔

功能 扩展输出端

数据传输率 20 kBit/s, 500 kBit/s, 1 MBit/s, 同步

USB ✔

备注 Mini-USB

功能 服务接口

数字输入端 4 (数字，编码器 (HTL)，同步)

开关量输出 6 (digital)

光学信号 5 LEDs (附加的 7 段显示)

物体反射率 2 % ... > 1,000 % (反色器)

电磁兼容性（EMC）

发射辐射 工业环境 (IEC 61000-6-3:2020 / EN IEC 61000-6-3:2007+A1:2011)

电磁抗扰度 工业环境 (IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019)

抗振动

正弦测试 10 Hz ... 150 Hz, 振幅 0.35 mm 至 5 g，20 次循环 1)

抗冲击能力

15 g, 11 ms, 6 次一次性冲击/轴 2)

10 g, 16 ms, 1,000 次持续冲击/轴 2)

抗振动性 IK05, IK06, IK07 (DIN EN 50102:09-1997)

工作环境温度 0 °C ... +50 °C

储存温度范围 –40 °C ... +70 °C

抗环境光能力 70,000 lx
