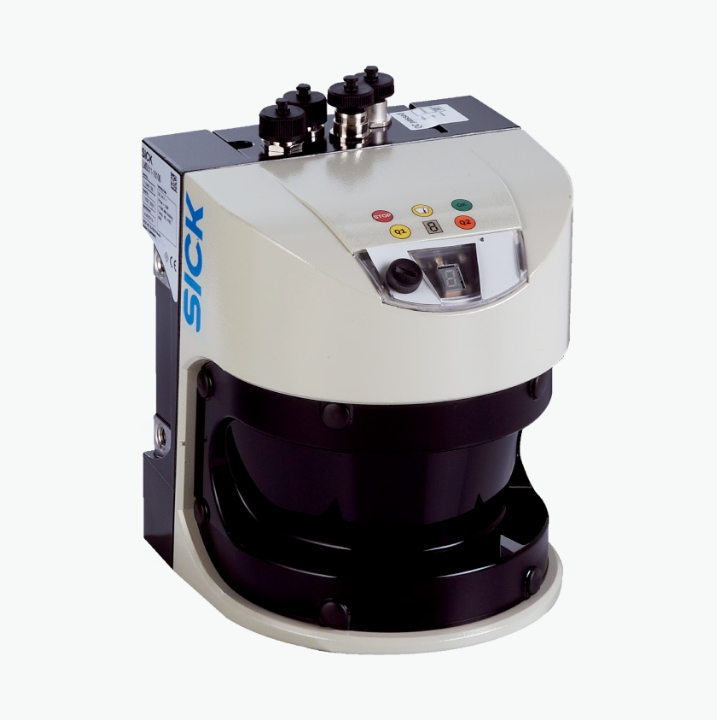

德国SICK西克    激光扫描仪传感器  LMS511-10100 PRO              电/微    详询    赵15713876121

德国SICK西克    激光扫描仪传感器  LMS511-10100 PRO              电/微    详询    赵15713876121

德国SICK西克    激光扫描仪传感器  LMS511-10100 PRO              电/微    详询    赵15713876121

应用领域 Outdoor, Indoor

型号 PRO

分辨率范围 Standard Resolution

光源 红外线 (905 nm, ± 10 nm)

激光等级 1 (EN/IEC 60825-1:2014 (Ed.3), EN/IEC 60825-1:2007 (Ed.2) CAN/CSA-E60825-1:2015-11 (Ed.3))

开启角度

水平的 190°

扫描频率

25 Hz

35 Hz

50 Hz

75 Hz

100 Hz

角度分辨率

水平的 0.042°, interlaced

0.083°, interlaced

0.1667°

0.25°

0.333°

0.5°

0.667°

1°

扫描区域平整度

扫描区域综合平整度： ± 0.72°

典型的锥度误差：1 Σ值 - 0.11° ± 0.1°

典型的倾斜度：1 Σ值 + 0.15° ± 0.08°

加热装置 自加热，采用附加内置加热装置

工作区域 0.2 m ... 80 m

扫描范围

在 10% 漫反射下 40 m

测量准确度 ± 24 mm

光点大小

发散度： 11.9 mrad

视窗上： 13.5 mm

26 m 处： 322 nm

40 m 处： 489 mm

所选 Echo 协议数量 5

连接类型 4 x M12 圆形插头连接器

供电电压 24 V DC, ± 20 %

功耗 22 W, + 55 W 加热装置（标准）

外壳材料 AlSi12

外壳颜色 灰色 (RAL 7032)

挡风玻璃的材质 聚碳酸酯，有防刮涂层

外壳防护等级

IP65 (EN 60529，第 14.2.7 节)

IP67 (EN 60529，第 14.2.7 节)

防护等级 III (IEC 61140:2016-11)

重量 3.7 kg

尺寸（长 x 宽 x 高） 160 mm x 155 mm x 185 mm

MTBF > 100 年

MTTFD > 100 年

响应时间 ≥ 10 ms

可识别的物体形状 几乎任何形状

系统误差

± 25 mm (1 m ... 10 m)

± 35 mm (10 m ... 20 m)

± 50 mm (20 m ... 30 m) 1)

统计误差

6 mm (1 m ... 10 m)

8 mm (10 m ... 20 m)

14 mm (20 m ... 30 m) 1)

集成应用

评估区域

测量数据输出
