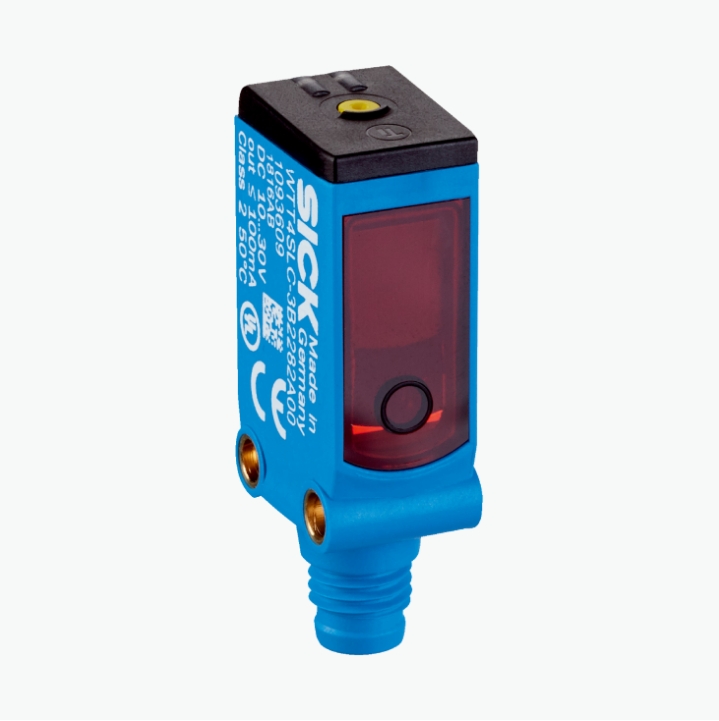

德国SICK西克   激光距离传感器  WTT4SLC-3B2262A00      电/微      详询    赵15713876121

德国SICK西克   激光距离传感器  WTT4SLC-3B2262A00      电/微      详询    赵15713876121

德国SICK西克   激光距离传感器  WTT4SLC-3B2262A00      电/微      详询    赵15713876121

工作原理 漫反射光电传感器

工作原理详细信息 背景抑制功能, 光飞行时间

外壳形状（光束出口） 方形

最大开关距离 50 mm ... 1,300 mm 1)

感应距离 100 mm ... 1,300 mm 2)

距离值

测量范围 90 mm ... 1,300 mm 1)

分辨率 1 mm

重复精度 4,5 mm ... 11 mm 3) 4) 5)

准确度 - 10 mm, + 80 mm

距离数值输出 经由 IO-Link

距离值的更新率 0.8 ms

光源种类 可见红光

光源 激光 6)

光点尺寸（距离） Ø 4 mm (1,000 mm)

轴长 658 nm

激光等级 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)

设置 单示教按键, IO-Link

针脚 2 配置 外部输入端, 示教功能输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端

安全技术参数

MTTFD 256 年

DCavg 0 %

TM（持续运行时间） 20 年

通讯接口 IO-Link V1.1

通信接口详情 COM3 (230,4 kBaud)

周期时间 0.8 ms

过程数据长度 4 Byte

过程数据结构

Bit 0 = QL1 的切换信号

Bit 1 = QL2 的切换信号

Bit 2 = 检测信号 Qint.1

Bit 3 = 检测信号 Qint.2

Bit 4 = 检测信号 Qint.3

Bit 5 = 检测信号 Qint.4

Bit 6 = 检测信号 Qint.5

Bit 7 = 检测信号 Qint.6

Bit 8 = 检测信号 Qint.7

Bit 9 = 检测信号 Qint.8

Bit 10 ~ 15 = 空

Bit 16 ... 31 = 距离值

VendorID 26

DeviceID HEX 0x80021D

DeviceID DEC 8389149

工作电压 UB 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 25 mA 3)

开关量输出 反向脉冲：PNP/NPN

开关功能 出厂设置：引脚 2 / 白色（MF）：NPN 常开（亮通），PNP 常闭（暗通）, 引脚 4 / 黑色（QL1 / C）：NPN 常闭（暗通），PNP 常开（亮通），IO-Link

开关类型 明/暗切换

输出电流 Imax. ≤ 50 mA

响应时间 ≤ 5 ms 4)

开关频率 100 Hz 5)

输入 MFin = 可编程多功能输入

保护电路

A 6)

B 7)

D 8)

防护等级 III

外壳防护等级 IP67

预热时间 < 10 min 9)

初始化时间 < 300 ms

尺寸(宽 x 高 x 深) 12.2 mm x 41.8 mm x 17.3 mm

外壳材料 塑料, MABS, ABS

材料、光学元件 塑料, PMMA

重量 10 g

连接类型 插头，M8，4 针

运行环境温度 –40 °C ... +50 °C 1)

仓库环境温度 –40 °C ... +75 °C
