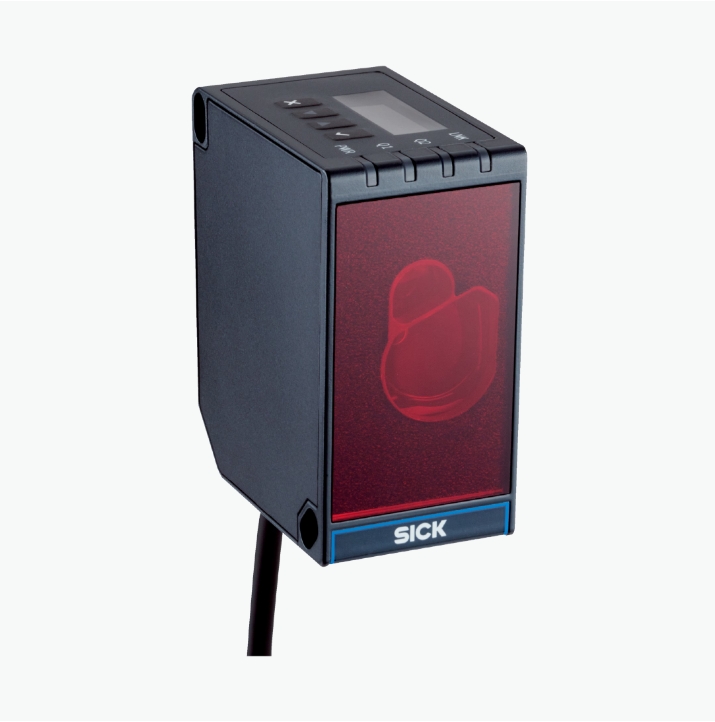

德国SICK西克   激光距离传感器   DT80-311111     电/微   详询   赵15713876121

德国SICK西克   激光距离传感器   DT80-311111     电/微   详询   赵15713876121

德国SICK西克   激光距离传感器   DT80-311111     电/微   详询   赵15713876121

测量范围

50 mm ... 80,000 mm, 90% 漫反射 1)

50 mm ... 40,000 mm, 90% 漫反射

50 mm ... 14,000 mm, 6% 漫反射 2)

测量物体 自然物体

分辨率 0.1 mm

重复精度 ≥ 0.2 mm 3) 4) 5)

测量准确度 ± 2 mm 5) 6)

响应时间 33 ms ... 68 ms 7)

输出时间 33 ms, 50 ms, 100 ms, 200 ms ... 3000 ms 8)

光源 红色激光 9)

激光等级 2 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)

典型光点尺寸（距离）

5.5 mm x 7.5 mm (在 1 m) 10)

6.5 mm x 7 mm (在 5 m)

7.5 mm x 6.5 mm (在 10 m)

12.5 mm x 8 mm (在 20 m)

21.5 mm x 11 mm (40 m 时)

平均激光使用寿命（25 °C 时） 100,000 h

安全技术参数

MTTFD 101 年

IO-Link ✔ , IO-Link V1.1, COM3 (230,4 kBaud)

功能 过程数据, 参数设置, 诊断, 数据保存

数字输入 1

响应时间取决于测量速度

数字输出

数量 1 ... 2 1) 2) 3)

类型 反向脉冲：PNP/NPN

功能 补偿量数字输出 (Q, Ǭ)

输出 Q2可切换：电流输出/电压输出/数字输出/Q1 未/已禁用

最大输出电流 IA ≤ 100 mA

模拟输出端

数量 1

类型 电流输出 / 电压输出

功能 输出 Q2可切换：电流输出/电压输出/数字输出/Q1 未/已禁用

电流 4 mA ... 20 mA, ≤ 450 Ω

电压 0 V ... 10 V, ≥ 10,000 Ω

分辨率 16 bit

工作电压 UB 12 V ... 30 V 1) 2)

功耗 ≤ 2 W 3)

残余纹波 ≤ 5 Vss 4)

初始化时间 1,100 ms

预热时间 ≤ 1 min

显示器 4 x LED, 全彩色 LCD 显示屏

外壳防护等级 IP65, IP67

防护等级 III

尺寸(宽 x 高 x 深) 33 mm x 65 mm x 57.04 mm

外壳材料 金属 (压铸锌)

挡风玻璃的材质 塑料 (PMMA)

重量 280 g

连接类型 带插头的电缆, M12，5 针, 300 mm

运行环境温度 –10 °C ... +50 °C, Uv ≤ 30 V

仓库环境温度 –40 °C ... +75 °C

温度漂移 Typ. 0.05 mm/K

类型抗环境光能力 30,000 lx

抗振动性

(IEC 60068-2-6:2007) 正弦共振测量：10 Hz ... 1,000 Hz

(IEC 60068-2-64:2008) 噪声检测：20 Hz ... 500 Hz，10 g RMS，2 h/轴

抗冲击能力

(IEC 60068-2-27:2008) 30 g，11 ms，6 个轴，每轴 ± 3 次冲击

(IEC 60068-2-27:2008) 10 g，6 ms，6 个轴，每轴 ± 500 次冲击

(IEC 60068-2-27:2008) 70 g，6 ms，1 个轴，每轴 ± 100,000 次冲击
