设备规格 幅缘控制

传感器原理 接收器/发射器

最小物体长度 4 mm 1)

光束距离 5 mm

分辨率 0.1 mm

周期时间 每条光束 32 μs

重复精度 6 µm 2)

准确度 ± 0.3 mm 3)

同步方式 电缆

光束数量 240

整个测量区域宽度 1,645 mm

详细测量区域宽度

测量区域宽度（连接侧） 295 mm

盲区（中间区域） 455 mm

测量区域宽度（顶面） 895 mm

软件功能（默认）

Q1 一般警报

应用 标准模式

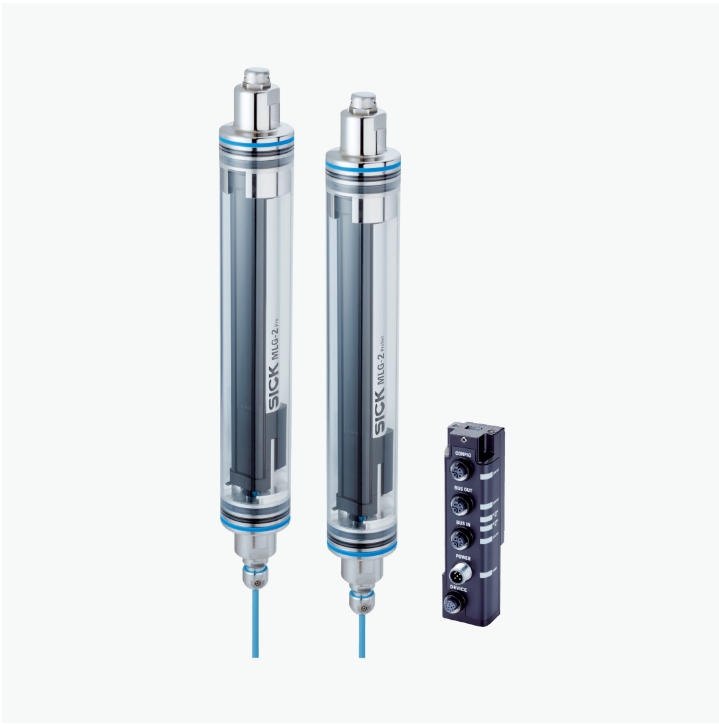

包含在供货范围内

1 × 发射器（位于 IP69K 保护管中）

1 × 接收器（位于 IP69K 保护管中）

1 x 现场总线模块

1 x IP69K 安装指南

1 份快速入门指南

光源 LED, 红外线

轴长 850 nm

供电电压 Uv DC 19.2 V ... 28.8 V 1)

消耗电流， 发射器 67 mA 2)

消耗电流， 接收器 168 mA 2)

现场总线模块消耗电流 115 mA

残余纹波 < 5 Vss

输出电流 Imax. 100 mA

输出负载，电容 100 nF

输出负载，感应 1 H

初始化时间 < 1 s

开关量输出 反向脉冲：PNP/NPN

尺寸(宽 x 高 x 深) 50 mm x 1,880.1 mm x 50 mm

连接类型

M12公插头，5 针, 1.4 m

M12 插头，12 针, 1.4 m

外壳材料

铝（光栅）

PMMA 有机玻璃 XT 食品接触 DoC（保护管）

聚丙烯，不锈钢 1.4404（电缆）

VA 1.4305（压力补偿元件）

不锈钢 1.4404（端盖）

不锈钢 V4A 1.4404 DIN EN 1672-2（电缆压盖）

显示器 LED

外壳防护等级 IP69K

 3)

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

防护等级 III

重量 3.559 kg

选配 防护外壳 IP69K

UL 文件编号 NRKH.E181493

抗冲击能力

持续性冲击 10 g，16 ms，1000次

一次性冲击 15 g，11 ms，每轴3次

抗振动性 正弦波形 10-150 Hz 5 g

抗环境光能力 100,000 lx

运行环境温度 –20 °C ... +55 °C

仓库环境温度 –40 °C ... +70 °C
