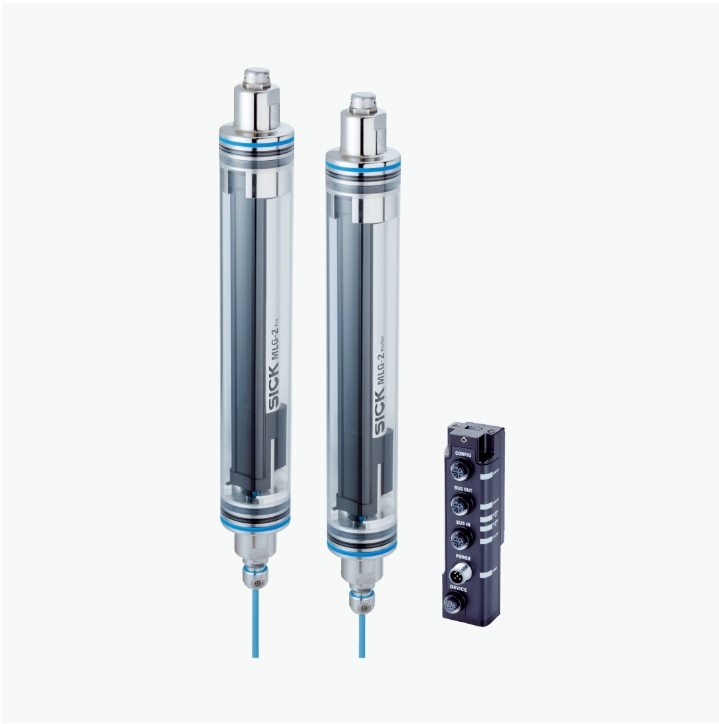

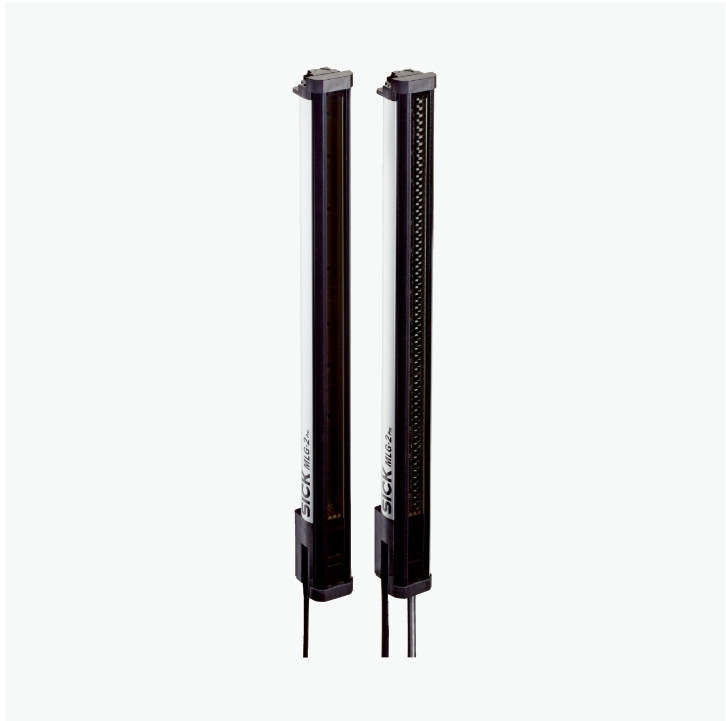

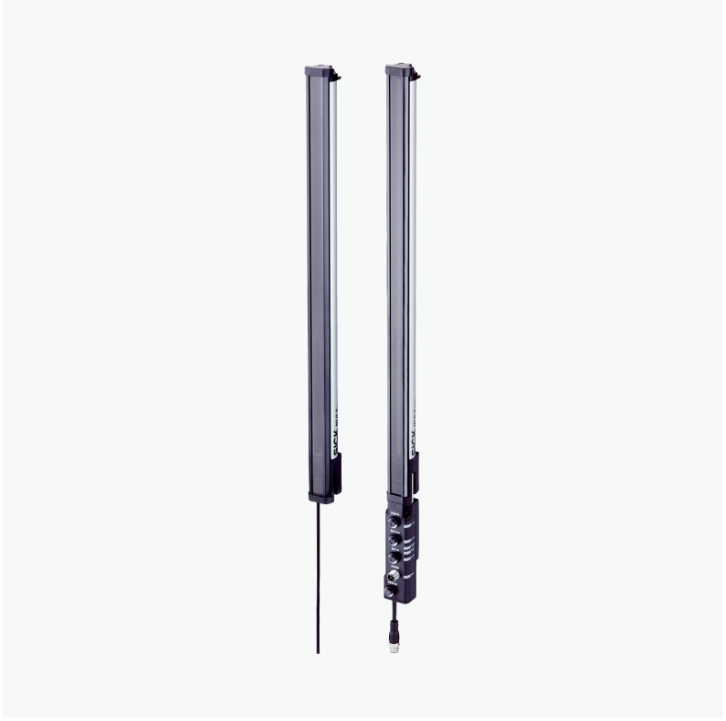

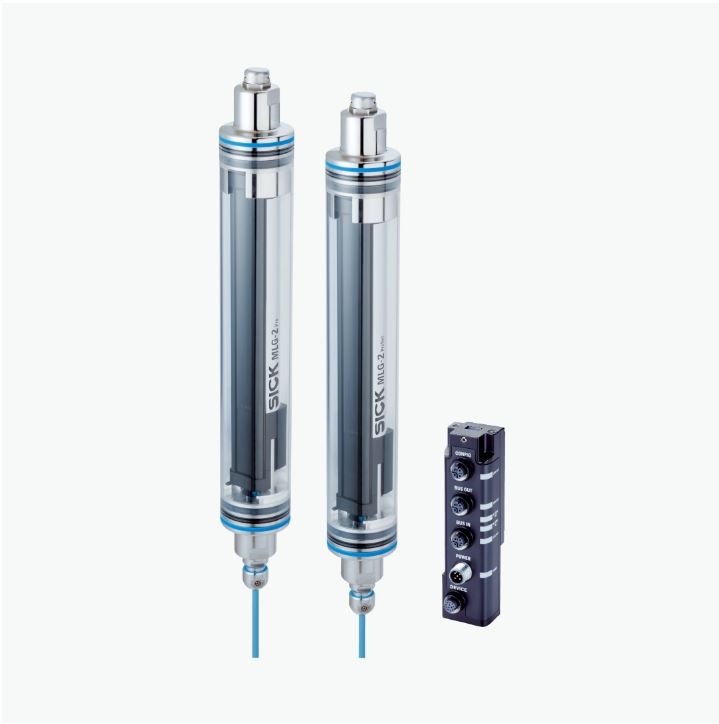

德国SICK西克  自动化光栅    MLG05W-0500H12501  电/微   详询   赵15713876121

德国SICK西克  自动化光栅    MLG05W-0500H12501  电/微   详询   赵15713876121

德国SICK西克  自动化光栅    MLG05W-0500H12501  电/微   详询   赵15713876121

设备规格 幅缘控制

传感器原理 接收器/发射器

最小物体长度 4 mm 1)

光束距离 5 mm

分辨率 0.1 mm

周期时间 每条光束 32 μs

重复精度 6 µm 2)

准确度 ± 0.3 mm 3)

同步方式 电缆

光束数量 150

整个测量区域宽度 745 mm

详细测量区域宽度

测量区域宽度（连接侧） 745 mm

盲区（中间区域） 0 mm

测量区域宽度（顶面） 0 mm

软件功能（默认）

Q1 一般警报

应用 标准模式

包含在供货范围内

1 个发射器

1 个接收器

1 x 现场总线模块

4/6 × QuickFix 支架（监控高度超过 2 m 时需要 6 个 QuickFix 支架）

1 份快速入门指南

光源 LED, 红外线

轴长 850 nm

供电电压 Uv DC 19.2 V ... 28.8 V 1)

消耗电流， 发射器 62.5 mA 2)

消耗电流， 接收器 150 mA 2)

现场总线模块消耗电流 115 mA

残余纹波 < 5 Vss

输出电流 Imax. 100 mA

输出负载，电容 100 nF

输出负载，感应 1 H

初始化时间 < 1 s

开关量输出 反向脉冲：PNP/NPN

尺寸(宽 x 高 x 深) 34 mm x 829.4 mm x 30.6 mm

连接类型

M12公插头，5 针, 0.22 m

M12 插头，12 针, 0.27 m

外壳材料 铝

显示器 LED

外壳防护等级 IP65, IP67

 3)

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

防护等级 III

重量 1.759 kg

前镜 PMMA

选配 无

UL 文件编号 NRKH.E181493

抗冲击能力

持续性冲击 10 g，16 ms，1000次

一次性冲击 15 g，11 ms，每轴3次

抗振动性 正弦波形 10-150 Hz 5 g

抗环境光能力 100,000 lx

运行环境温度 –30 °C ... +55 °C

仓库环境温度 –40 °C ... +70 °C
