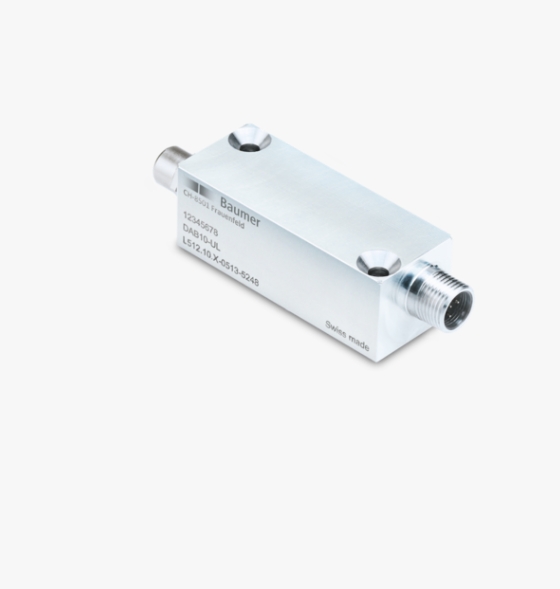

具有电流输出和数字 IO-Link 接口的测量放大器

4 ... 20 mA 电流输出

使用数字 IO-Link 接口进行模拟力测量

个性化和特定于应用的参数化

基本参数

输出信号

4 ... 20 毫安

IO-Link

非线性

< 0.04%

重复性

< 0.01%

温度影响为零

< 0,01 % / 10K

机械参数

材质外壳

6060铝合金（化学钝化）

传感器侧的电气连接

M8，4针，母头

控制侧电气连接

M12，5针，公头

环境条件

工作温度范围

-40 ... 85 °C

储存温度范围

-40 ... 85 °C

防护等级 EN 60529、ISO20653

防护等级65

振动 IEC 60068-2-6

10…57 Hz：1.5 mm pp，58…2000 Hz：10 g

随机 IEC 60068-2-64

20…1000 Hz：0.1 g²/Hz

冲击 IEC 60068-2-27

50克/11毫秒，100克/6毫秒

电气参数（电桥）

桥接电阻

≥350Ω

信号区

±3.8毫伏/伏

电源

2.5 伏直流电

电气参数

电源电压

18 ... 30 伏直流电

消耗电流

<40毫安

分辨率模数转换器

24位

采样率输入

8kS/秒

分辨率数模转换器

14位

采样率输出模拟

8kS/秒

截止频率（3分贝）

1kHz

信噪比@1.0 mV/V

> 75 分贝

短路保护

是

反极性保护

是

最大限度。输出范围

0 ... 22 毫安

IO-Link接口

IO-Link版本

1.1

IO-Link 端口类型

A级

波特率

230.4 k波特（COM3）

过程数据长度

32 位

周期

≥1毫秒

SIO模式

是

过程数据（循环）

过程值

标度指数

SSC 1

SSC 2

质量

报警

可参数化

过程输入

单位（N、kg、μm/m）可选

示教偏移/皮重

与已知力的相关性

模拟输出信号

输出范围模拟信号

报警状态模拟信号

功能 I/O 可选

附加功能

低通滤波器

峰值记忆

采样并保持

两个数字开关点 (SSC)

远程操作

其他数据

诊断数据

错误检测

认证和标准

一致性

CE

UL
