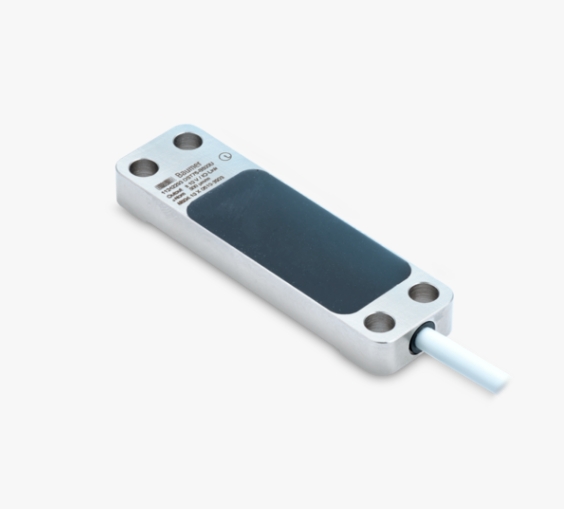

带电流输出和 IO-Link 的标准应变传感器

测量范围±500微米/米

IO-Link 接口用于个性化、特定于应用的参数设置

集成放大器电子器件

输出信号 4…20 mA，IO-Link，2 x I/O

钻孔距离76毫米

电缆出口

基本参数

标称应变

0 ... 500 微米/米

非线性

< 0.4%

重复性

< 0.2%

机械安装

4 x M6 螺钉

方面

25.4 毫米 x 10 毫米 x 89 毫米

机械参数

超载

150%

疲劳强度

>1000万次，范围0…100% FS

传感器刚度

2600 N @ 500 µm/m

重量

320克

材质传感器本体

1.7225，化学镀镍

材料灌封胶

无硅、PUR 基

补偿热膨胀系数

11,1 * 10 -6 1/K

电气连接

电缆出口，PUR 电缆，灰色 Ø 5.2 mm，屏蔽，可拖链，耐油，5 x 0.14 mm2，开放式电缆端，最小弯曲半径10 x Ø，长度 6 m

环境条件

工作温度范围

-20℃ ... 70℃

储存温度范围

-40°C ... 85°C

防护等级 EN 60529、ISO20653

防护等级65

振动 IEC 60068-2-6

10…57 Hz：1.5 mm pp，58…2000 Hz：10 g

随机 IEC 60068-2-64

20…1000 Hz：0.1 g²/Hz

冲击 IEC 60068-2-27

50克/11毫秒，100克/6毫秒

电气参数

输出信号

4 ... 20 毫安

IO-Link

信号极性正极

拉向力

桥接电阻

350Ω

电源电压

18 ... 30 伏直流电

消耗电流

<40毫安

反极性保护

是

短路保护

是

SIO 输入高电平

≥ 13 伏直流电

SIO 输入低电平

≤ 8 伏直流电

分辨率模数转换器

24位

分辨率数模转换器

14位

采样率输入

8kS/秒

采样率输出模拟

8kS/秒

截止频率（3分贝）

1000赫兹

IO-Link接口

IO-Link版本

1.1

IO-Link 端口类型

A级

波特率

230.4 k波特（COM3）

过程数据长度

32 位

周期

≥1毫秒

SIO模式

是

过程数据（循环）

过程值

标度指数

SSC 1

SSC 2

质量

报警

可参数化

单位（N、kg、μm/m）可选

示教偏移/皮重

与已知力的相关性

模拟输出信号

输出范围模拟信号

报警状态模拟信号

功能 I/O 可选

附加功能

低通滤波器

峰值记忆

采样并保持

两个数字开关点 (SSC)

远程操作

其他数据

诊断数据

错误检测

认证和标准

一致性

CE

UL
