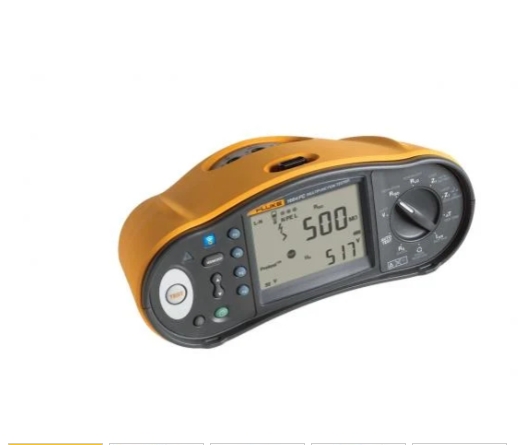

Fluke 1664 FC 多功能安装测试仪

主要特性

Fluke 1664 FC 安装测试仪使您可以遵守所有当地法规快速高效地进行测试，对可能会在无意中连接至被测系统的设备提供保护，并可以通过智能手机轻松分享测试结果。

自动测试功能可测试线路/回路阻抗、RCD 脱扣电流/脱扣时间，通过单一连接并按一下按钮即可进行绝缘测试。

附带大电流回路模式。与在非脱扣模式下测试 RCD 回路相比，测量速度更快。

Z-max 存储（回路测试）– 易于评估最大回路测试值。

独特的调零适配器，便于快速、始终可靠和精确地测试导线和电源线补偿。

使用电源线快速测量 L-N、L-PE 和 N-PE 之间的电压。无需更改测量连接。

同时测量 RCD 脱扣电流和脱扣时间（AC 型和 A 型 RCD）。

同时提供两个测量值并提供双显示。同时测量并显示 PEFC 或 PSC 及回路阻抗，节省时间。

环路测试 - 用功能键选择所需的输入插座 - 无需交换测试导线。

自动启动回路及 RCD 测试 – 电源电压一稳定即开始测试。

Earth Volt Touchpad 可检测大于 50 V 的接地电压升高，指示潜在的危险情况。

随附采用安全设计的 SureGrip™ 测试导线和线夹，为用户提供舒适、可靠的握持和一致的结果。

旋钮清晰指示选定的功能，所有操作汇集一处，没有复杂的多级菜单。

带背光的大显示屏，清晰的符号及超宽视角，便于轻松安全地读数。

通过/失败指示（RCD 测试结果）。

RCD 变流模式允许自定义设置。

回路电阻与线路电阻达到 mΩ 分辨率。

测试平稳直流灵敏 RCD（B 型）。

3 层扩展内存。

使用通断性测试电流测量电机绕组。

可承受 1 米坠落。

小巧轻便（小于 1.3 kg）并随附加厚背带，可腾出双手进行全天测试。

产品规格: Fluke 1664 FC 多功能安装测试仪

交流电压测量

量程 500 V

分辨率 0.1 V

45 Hz 至 66 Hz 的精度 0.8% + 3

输入阻抗 360 kΩ

过载保护 660 V 真有效值

通断性测试 (RLO)

量程（自动切换量程） 20 Ω / 200 Ω / 2000 Ω

分辨率 0.01 Ω / 0.1 Ω / 1 Ω

开路电压 >4 V

绝缘电阻测量 (RISO)

测试电压 50-100-250-500-1000 V

测试电压精度（在额定测试电流条件下） +10%、-0%

测试电压 50 V

100 V

250 V

500 V

1000 V

绝缘电阻量程 20 MΩ / 50 MΩ

20 MΩ / 100 MΩ

20 MΩ / 200 MΩ

20 MΩ / 200 MΩ / 500 MΩ

20 MΩ / 200 MΩ / 1000 MΩ

分辨率 0.01 MΩ / 0.1 MΩ

0.01 MΩ / 0.1 MΩ

0.01 MΩ / 0.1 MΩ

0.01 MΩ / 0.1 MΩ / 1 MΩ

0.01 MΩ / 0.1 MΩ / 1 MΩ

测试电流 1 mA @ 50 kΩ

1 mA @ 100 kΩ

1 mA @ 250 kΩ

1 mA @ 500 kΩ

1 mA @ 1 MΩ

回路阻抗与线路阻抗 (ZI)

量程 10 Ω / 0.001 Ω / 大电流 mΩ 模式

分辨率 0.01 Ω / 0.1 Ω / 1 Ω

潜在的接地故障电流，PSC 测试

量程 1000 A / 10 kA (50 kA)

分辨率 1 A / 0.1 kA

计算 将电源电压测量值分别除以回路 (L-PE) 电阻或线路 (L-N) 电阻测量值，即可计算出潜在的接地故障电流 (PEFC) 或潜在的短路电流 (PSC)。

RCD 测试、受测的 RCD 类型

RCD 类型 AC¹

G²、S³

型号 1664 A、AC、B ="5"、S

备注 ¹AC 响应

²通常无延时

³延时

="4"脉冲信号响应

="5"平稳直流信号响应

脱扣速度测试 (ΔT)

电流设置¹ 10-30-100-300-500-1000 mA – VAR

10-30-100 mA

乘数 x ½、x 1

x 5

测量范围 G 型 RCD 310 ms

50 ms

S 型 RCD 510 ms

160 ms

备注 ¹1000 mA（仅限于 AC 型）

最大 700 mA（在 VAR 模式下，A 型）

VAR 模式不适用于 B 型。

RCD/FI-脱扣电流测量/斜坡测试 (IΔN)

电流量程 RCD 额定电流的 30% 至 110%¹

步长 IΔN² 的 10%

保持时间 G 型 300 ms/步长

S 型 500 ms/步长

测量精度 ±5%

指定的脱扣电流范围 (EN 61008-1) 50% 至 100%（AC 型）

35% 至 140%（A 型）(>10 mA)

35% 至 200%（A 型）(≤10 mA)

50% 至 200%（B 型）

²5%（B 型）

备注 ¹30% 至 150%（A 型）IΔN > 10 mA

30% 至 210%（A 型）IΔN = 10 mA

20% 至 210%（B 型）

接地电阻测试 (RE)

量程 200 Ω / 2000 Ω

分辨率 0.1 Ω / 1Ω

频率 128 Hz

输出电压 25 V

相序指示

图标 icon phase sequence indicator  相序指示器启用。

通用技术指标

尺寸（长 x 宽 x 高） 10 x 25 x 12.5 cm

重量（含电池） 1.3 Kg

电池规格、数量 AA 型，6 ea。

密封等级 IP-40

安全性 符合 EN/IEC 61010-1 和 EN/IEC 61010-2-034

过压 CAT III / 500V、CAT IV 300V

性能 EN61557-1 至 EN61557-7 和 EN61557-10
