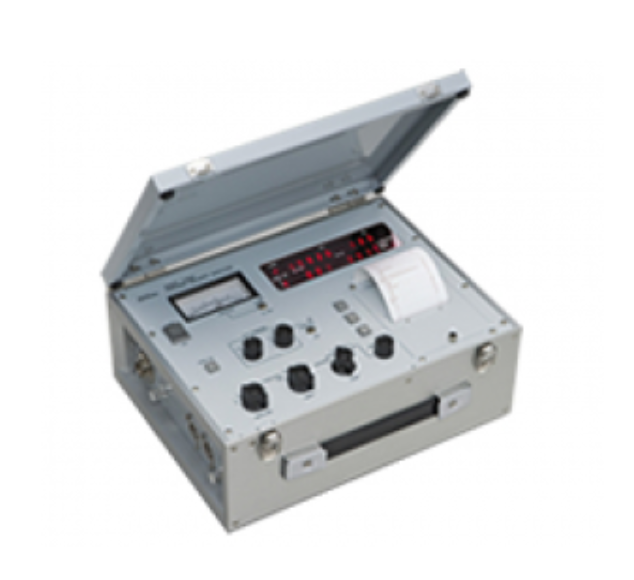

Model-7200A 便携式平衡器/现场平衡器

相位测量可以使用光电传感器和闪光灯。

可以进行FFT分析并打印到内置打印机上。

产品特点

相位测量可以使用光电传感器和闪光灯。

可以进行FFT分析并打印到内置打印机上。

跟踪过滤器式平衡器，也可以作为不使用旋转传感器的闪光灯式平衡器使用。

作为频率分析仪，具有FFT功能、自动取入功能，可以在内置打印机上打印。

在火电厂汽轮机平衡方面有很多实绩。

其他大型旋转机用也最适合。

IRD 345这样的平衡器在发电站被大量使用，但是停止了制造。

与此兼容，更容易使用的是本器MODEL-7200A来修改标记元素的显示属性。

配置

标准配置

主体Model-7200A 1台子

电动式检测器MODEL-2009,B9200,I-544 更多选择 1台子

闪光灯 1台子

检测器用延长电缆30m( 带鼓） 1书目

运输用皮箱 1台子

反射式光电传感器（可选） 1台子

规格

自适应振动检测器 动电型振动速度检测器

（通过修剪开关选择下述3种）

MODEL-2009：灵敏度：19.7mV/mm/s

输入电阻：10k Ω

B-9200 ：灵敏度：19.7mV/mm/s

输入电阻：10k Ω

I-544 ：灵敏度：42.5mV/mm/s

输入电阻：1M Ω

振动检测器输入 A,B可选择2个输入

旋转信号输入 1转1脉冲的0～5V 上升信号旋转显示及跟踪滤波器相位基准用

AC OUT 振动波形输出±2V/FS 输出电阻100Ω

测量窗口 数字LED 显示器及灯

・转速显示：500～10000rpm 分辨率1rpm

FIL OUT 振动值显示：显示全部振动值

FIL IN 振动值显示：TRACKING 或者MAN.TUNE 显示时的过滤器通过值

・相位角显示：0~359deg 显示从旋转脉冲上升到旋转分量的振动波形的正峰值的相位角

LOCK 灯：与旋转信号或内部振荡器同步时ON

INPUT SEL 指示灯：显示当前正在测量的输入通道

・单位灯：加速度、速度、位移的单位之一ON

模拟仪表 0～1,0-3的双重刻度

FIL IN 时间：TRACKING 或者MAN.TUNE 显示时的过滤器通过振动值

FIL OUT 时：显示总振动值

打印机 内置热敏打印机

PRINT ：在任意定时打印出当前测量值

ANALYZE ：取入振动波形FFT 进行图表及打印出前5个峰值列表

AUTO LOG ：根据设定的条件Ach,Bch 打印

振动测量频率范围 10Hz～200Hz( ± 0.5dB)

全刻度范围 （ 10dB 步骤）

延长用检测器电缆

・位移：1,3.16,10,31.6、100×1/100mm

(P-P)全刻度

・速度：1,3.16,10,31.6、100mm/s (Peak) 全刻度

・加速度：1,3.16,10,31.6、100m/s 2

(Peak) 全刻度

频闪平衡器功能 (FILTER:MAN.TUNE)

通过以内置振荡器的频率为中心频率的滤波器，以振动相位发光（300～10000rpm）

自动取入打印功能 •根据转速变化间距及时间经过间距设定OR 通过动作自动地取入振动数据，与时刻数据一起打印

跟踪滤波功能 (FUNCTION:TRACKING)

利用旋转传感器信号通过跟踪滤波器自动调谐

电源 AC100V ± 10V 、稳定时1A 以下

使用保险丝2A

尺寸、质量 (W)300 × (H)123 × (D)230mm 、4.5kg
