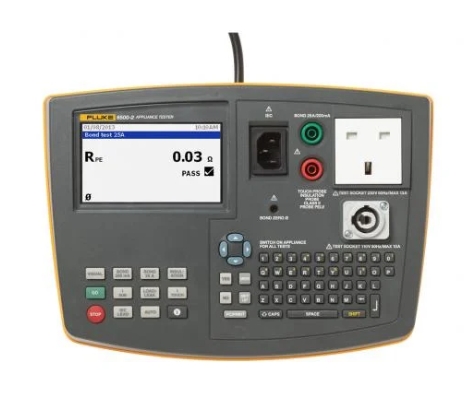

Fluke 6500-2 电器安规测试仪

主要特性

福禄克简化便携式电器测试

专用按键，每项测试均可“一键”完成

预设合格/不合格限值，节省时间

宽大明亮的背光显示屏，清晰易读

单电源插座，方便电器连接

独立IEC插座，方便市电/延长线测试

可拆卸测试线，可现场快速替换

集成提手

USB端口，用于数据传输

集成QWERTY键盘，快速输入数据

附带USB存储器，用于备份数据存储以及传输至PC

宽大的背光图形显示屏

预设、自动测试序列，方便用户使用

集成现场、位置和说明编码，加快数据处理

储存器内容查看，有助于实现更多现场控制功能

USB端口，用于数据传输

产品规格: Fluke 6500-2 电器安规测试仪

技术指标

测试技术指标 显示范围的准确度指标定义为±(%读数+字数)，适用于23 °C ±5 °C、≤75% RH时。

0 °C至18 °C及28 °C至40 °C时，准确度指标每°C降低( 0.1 x准确度指标)。

量程符合EN61557-1: 1997、EN61557-2: 1997、EN61557-4: 1997、EN61557-6: 1997、DIN VDE0404-2中规定的服务操作误差要求。

通电测试 测试指示反向L-N，缺少PE，并测量电源电压和频率。

显示范围 90 V 至 264 V

准确度 @ 50 Hz ±(2% + 3 个字)

分辨率 0.1 V

输入阻抗      > 1 MΩ // 2.2 nF

最大输入电源电压： 264 V

接地连接测试 (Rpe) 显示范围 0至19.99 Ω

准确度(接地测试调零之后) ±(5% + 4 个字)

分辨率 0.01 Ω

测试电流 200 mA AC -0% +40%，1.99 Ω

10 A AC ±20%，25 mΩ @ 230 V

开路电压 > 4 V AC、< 24 V AC

接地测试调零 最多可减去1.99 Ω

绝缘测试(Riso) 显示范围 0至299 MΩ

准确度 ±(5% + 2 个字) ，0.1 至 300 MΩ

分辨率 0.01 MΩ (0 至 19.99 MΩ)

0.1 MΩ (20 至 199.9 MΩ)

1 MΩ (200 至 299 MΩ)

测试电压 500 V DC -0% + 25% @ 500 kΩ负载，或者 250 V dc -0% +25% @ 250 kΩ 负载

测试电流 > 1 mA @ 500 kΩ 负载，< 15 mA @ 0 Ω

自动放电时间 < 0.5 s，1 μF

最大容性负载 操作高达1 μF

接触电流测试 显示范围 0至1.99 mA，AC

准确度 ±(4% + 2 个字)

分辨率 0.01 mA

内部电阻 (通过探头) 2 kΩ

测量方法 探头*

替代漏电流测试 显示范围 0至19.99 mA，AC

准确度 ±(2.5% + 3 个字)

分辨率 0.01 mA

测试电压 100 V AC ±20%

负载/漏泄测试：负载电流 显示范围 0 A至13 A

准确度 ±(4% + 2 个字)

分辨率 0.1 A*

负载/漏泄电流测试: 负载功率 显示范围 230 V电源 0.0 VA 至 3.2 kVA

准确度 ±(5% + 3 个字)

分辨率 1 VA (0 至 999 VA)，0.1 kVA (>1.0 kVA)*

负载/漏泄电流测试: 漏泄电流 显示范围 0至19.99 mA

准确度 ±(4% + 4 个字)

分辨率 0.01 mA*

PELV测试 准确度 @ 50 Hz ±(2% + 3 个字)

过载保护 300 V rms

报警门限 25 V rms

RCD测试：脱扣电流 操作误差 ±10%

标称值 30 mA

准确度 ±5%

RCD测试：脱扣时间 标准要求 61557第6章；额定测试电流允差为0%至+10%

操作误差 ±10%

RCD类型 交流通用30 mA

显示范围 310 ms

分辨率 0.1 ms

准确度 3 ms

脱扣时间限值@100% (30 mA) 300 ms

脱扣时间限值@500% (150 mA) 40 ms

*被测电器通过市电电源供电。

环境指标

工作温度 0 至 40 °C

相对湿度 非凝结 <10 °C

95%，10 至 30 °C

75%，30 至 40 °C

安全性指标

安全等级 符合EN61010-1第三版要求

CAT II、300 V，污染等级2

机械及通用技术指标

尺寸(长x宽x高) 200 x 275 x 114 mm

重量 3.13 kg

电源 230 V +10% -15%，50 Hz ±2 Hz或(仅限6500-2：110V +10% -15%，50 Hz ±2 Hz)

功耗(测试仪) 13 W 典型(待机)

60 W 最高， 25A接地测试期间

储存 温度 -10 至 60 °C

腐蚀 70 °C @ 95% Rh，最多5 天

工作海拔 0至最高2000 m

密封 IP-40 (外壳)，IP-20 (连接器)

EMC 符合EN61326-1标准，便携式

EMI抗扰性 3 V/m
