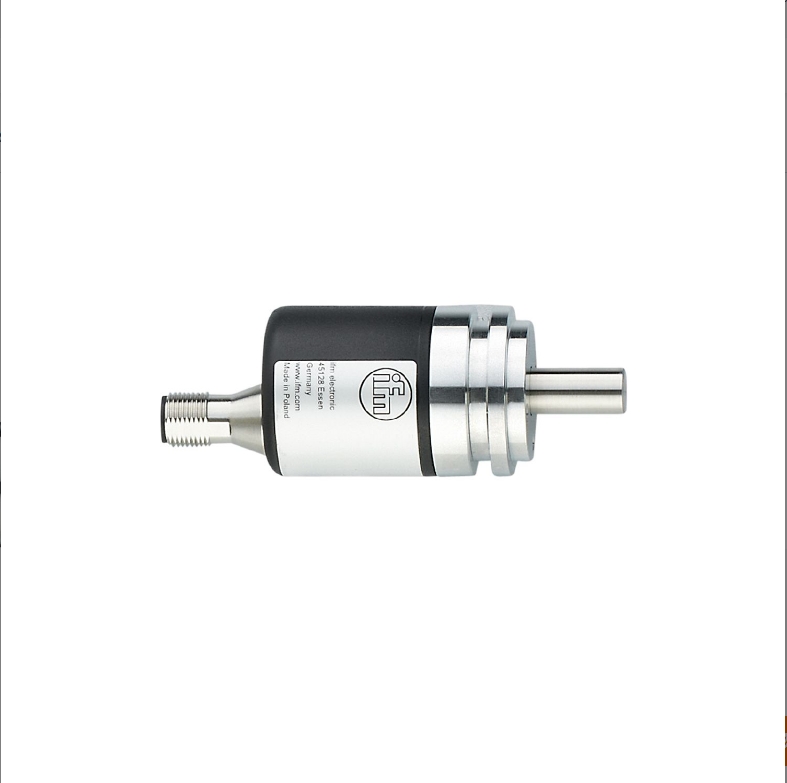

IFM易福门     带实心轴的绝对式多圈编码器    RM9000       电/微    详询   赵15713876121

IFM易福门     带实心轴的绝对式多圈编码器    RM9000       电/微    详询   赵15713876121

IFM易福门     带实心轴的绝对式多圈编码器    RM9000       电/微    详询    赵15713876121

产品特征

分辨率 4096 步距; 4096 圈数; 24 Bit

通信接口 CAN

轴监控器 实心轴

轴直径[mm] 10

应用

功能原理 绝对式

旋转类型 多圈

电气数据

工作电压[V] 9...30 DC; (符合cULus - Class 2标准)

电流损耗[mA] < 100; ((10 V DC) ; ≤ 50 (24 V DC))

防护等级 III

反相保护 有

输出

短路保护 有

代码 二位输出

测量/设定范围

分辨率 4096 步距; 4096 圈数; 24 Bit

精度/偏差

精确度[°] 0.08

软件/编程

参数设定 CAN参数; 标度; 预设; 波特率; 转向; Node ID

接口

通信接口 CAN

CAN

协议 CANopen

出厂设置

波特率: 125 kBit/s

节点ID: 32

版本 DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0

工作条件

环境温度[°C] -40...85

外壳防护等级 IP 68; IP 69K

认证/测试

抗冲击

200 g (11 ms)

抗震

30 g (10...1000 Hz)

MTTF[年] 240

机械技术数据

重量[g] 270.9

尺寸[mm] ? 36.5 / L = 100

原材料 法兰: 铝; 外壳盖: 钢 防刮镀层

机械最大值[U/min] 6000

启动扭矩最大值[Nm] 5

温度扭矩参考[°C] 20

轴监控器 实心轴

轴直径[mm] 10

轴材料

钢 (1.4104)

轴向轴负载最大值 (轴末端)[N] 180

径向轴负载最大值 (轴末端)[N] 180

固定法兰 同步法兰

显示器/操作件

显示

Preoperational Mode LED, 绿色

Operational Mode LED, 绿色 闪烁

故障报警 LED, 红色 闪烁

电气连接

接插件: 1 x M12, 轴向的; 译码: A
