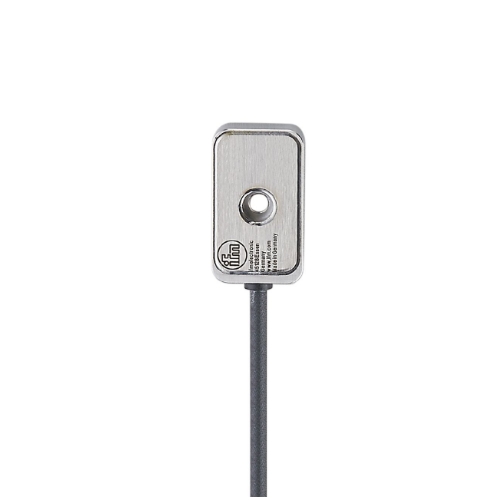

用于从3个测量轴（x、y和z）可靠检测机器和设备的振动

用于连接振动传感器的诊断电子元件

高防护等级，适应严苛工业环境的需求

紧凑坚固的不锈钢外壳，高机械过载保护

配备IEPE接口，应用广泛

产品特征

振动测量范围[g] -40...40

频率范围[Hz] 0...4500

测量原理 电容式

应用

特殊的性能 屏蔽的电缆; 牵引链适用性

电气数据

偏压DC[V] 11...16

工作电流[mA] 4...6

绝缘电阻最小值[MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

传感器类型 微机电系统（MEMS）

测量/设定范围

振动测量范围[g] -40...40

频率范围[Hz] 0...4500

测量原理 电容式

横向灵敏度最大值[%] 5

测量轴数量 3

精度/偏差

精确度 0...3 kHz: +/- 10 % 3...4.5 kHz: 3 dB

灵敏度测量范围 100 mV/g

线性偏差[测量范围值的%] 2

工作条件

环境温度[°C] -30...85

存储温度[°C] -30...100

外壳防护等级 IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27 50 g 11 ms

抗震

DIN EN 60068-2-6 20 g / 10...3000 Hz

MTTF[年] 529

机械技术数据

重量[g] 187.2

安装方式 安装螺钉

尺寸[mm] 26.2 x 47.3 x 11.6

原材料 外壳: 不锈钢 (1.4404 / 444)

拧紧扭矩[Nm] 3.5

牵引链适用性 有

牵引链适用性

用于灵活应用的弯曲半径 min. 10 x 电缆直径

用于固定装置的弯曲半径 最小值 4 x 电缆直径

附件

供货范围

内六角头螺丝: 1 x M5 x 12

注释

包装单位 1 件

电气连接

电缆: 3 m, PUR, Ø 4.9 mm, 屏蔽; 电缆长度最大值: 250 m; 屏蔽(与外壳连接); 5 x 0.14 mm²
