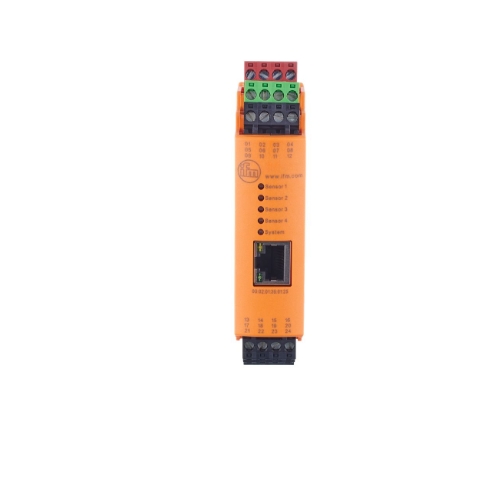

IFM易福门    振动分析模块    VSE002    电/微    详询    赵15713876121

IFM易福门    振动分析模块    VSE002    电/微   详询     赵15713876121

IFM易福门    振动分析模块    VSE002    电/微   详询    赵15713876121

用于对机械和设备振动的可靠监控

根据失衡、滚动元件轴承或齿轮状态的基于条件维护

用于同步检测多达4个振动传感器的动态输入

预报警和主报警的两个开关输出

用于监测更多物理变量的模拟量输入

产品特征

频率范围[Hz] 0.1...12000

通信接口 Ethernet

应用

设计 通过PC软件参数设定 VES004

应用 持续振动监测

电气数据

工作电压公差[%] 20

工作电压[V] 24 DC; (如果使用IEPE输入: 24 V + 20%; IEPE = 集成电子压电)

电流损耗[mA] 200; ((24 V DC))

防护等级 III

总的输入/输出

输入和输出总数 8; (可配置)

输入和输出总数 模拟量输入数: 2; 动态输入数量: 4; 数字输出数量: 2; 模拟输出数量: 1

输入

输入总数 6

模拟量输入数 2

模拟输入（电流）[mA] 4...20

模拟量输入的分辨率 12

动态输入数量 4

动态输入 - 信号 0...10 mA / IEPE / 4...20 mA

动态输入 - 分辨率[bit] 16

动态输入 - 频率范围[Hz] 0,1...10000

动态输入 - 取样率[kSamples] 100

输出

输出数量 2

输出信号 开关信号; 模拟信号

电气设计 PNP

数字输出数量 2; (可配置)

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降最大值[V] 2

开关量输出DC的持续电流负载[mA] 100

模拟输出数量 1; (可配置)

模拟电流输出[mA] 4...20

负载最大值[Ω] 500

短路保护 有

短路保护类型 脉冲

过载保护 有

测量/设定范围

频率范围[Hz] 0.1...12000

接口

通信接口 Ethernet

传输率 10 MBaud; 100 MBaud

协议 TCP/IP

工作条件

环境温度[°C] 0...70

存储温度[°C] 0...70

外壳防护等级 IP 20

认证/测试

EMC电磁兼容

EN IEC 61000-6-2

EN IEC 61000-6-4

MTTF[年] 101

UL认证

Ta 70 °C

Enclosure type Type 1

电源 Limited Voltage/Current (Marking Class 2)

机械技术数据

重量[g] 323.1

外壳 用于DIN轨道安装的外壳

安装方式 DIN轨道安装; (TH35 (EN 60715))

尺寸[mm] 114.2 x 25.4 x 105.5

原材料 PA

数据存储器

历史记录 有

缓冲式数据存储器 有

数据存储器类型 环存储器; FIFO

实时时钟类型 有

存储器位置 内部的

存储间隔 min. 1 min

存储大小 881664 数据记录

附件

附件(可选)

交叉以太网跳线用于直接连接PC

注释

包装单位 1 件

电气连接

接口 公母接头: ; 电缆长度最大值: 250 m
