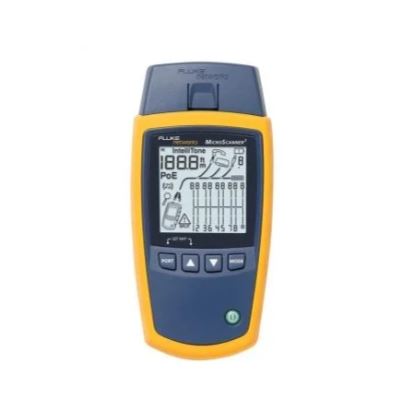

Fluke Networks MicroScanner™ 2 工业以太网线缆验测仪

主要特性

图形化接线图、线缆长度、线缆 ID 和故障点距离

可测试 RJ11、RJ45、同轴线缆和工业以太网连接器类型

利用 IntelliTone™ 数字和模拟音频技术来定位线缆

验证 10/100/1000 以太网并检测 PoE 供电

背光液晶屏适用于各种工作环境

产品规格: Fluke Networks MicroScanner™ 2 工业以太网线缆验测仪

下列技术规格在 23 °C (73 °F) 时适用，除非另有说明。

环境参数

工作温度 32 °F - 113 °F (0 °C - 45 °C)

存放温度 -4 °F - +140 °F (-20 °C - +60 °C)

工作相对湿度（% RH，无冷凝） 90 % (50 °F - 95 °F 10 °C - 35 °C)

75 % (95 °F - 113 °F 35 °C - 45 °C)

冲击和振动 随机，2 g，5 Hz-500 Hz（2 级）

1 m 跌落测试，带有或不带接线图适配器

安全性 IEC 61010-1 第 3 版

海拔 4000 m；存放：12,000 m

EMC IEC 61326-1

通用技术指标

测试接头 屏蔽式 8 针模块化插孔，可插接 8 针模块化 (RJ45) 和 4 针模块化 (RJ11) 插头。MicroScanner2：用于测试同轴线缆的 F 接头。

电源 电池类型：2 节 AA（NEDA 15A，IEC LR6）碱性电池

电池续航时间：20 小时（正常使用）

其他兼容电池类型：2 节 AA 相机锂电池、镍氢电池、镍隔电池

尺寸和重量（装有电池且连接接线图适配器） 3 in x 6.4 in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm)

MicroScanner2：10.6 oz (300 g)

显示屏 单色背光液晶屏

测试模式

线缆测试 测量长度、验证接线图、识别 Remote ID 定位器以及检测以太网端口。在单个屏幕上显示结果。

音频 生成 IntelliTone™ 和常规模拟音频信号

PoE MicroScanner2：请求和检测兼容 802.3af 的 PoE（以太网供电）设备

性能指标

测试的线缆类型 双绞线：UTP、FTP、SSTP

同轴线缆 (MicroScanner2)：75 Ω、50 Ω、93 Ω

长度测试 测量范围：460 m (1500 ft)

分辨率：0.3 m (1 ft)

典型精度：± 4% 或 0.6 m (2 ft)，取较大值。NVP 不确定性属于额外误差。

校准：用户可设置双绞线和同轴线缆的 NVP 值 (MicroScanner2)。可利用已知长度的线缆来确定实际的 NVP 值。

接线图测试 检测单根导线故障、短路、误接、分拆线对，以及最多七个远端适配器 ID。按比例长度绘制接线图，以直观地显示故障的大致位置。

以太网端口检测 MicroScanner2：检测 802.3 以太网端口的标称速率，适用于 10 Mbps、100 Mbps 和 1 Gbps 速率。

音频发生器 支持用 Fluke Networks 数字式 IntelliTone™ 探头产生音频和绘制线缆接线图。可产生四种与标准模拟探头兼容的音频。SmartTone™ 功能可在使用 IntelliTone 或模拟探头时可靠地识别线束中的线缆。
