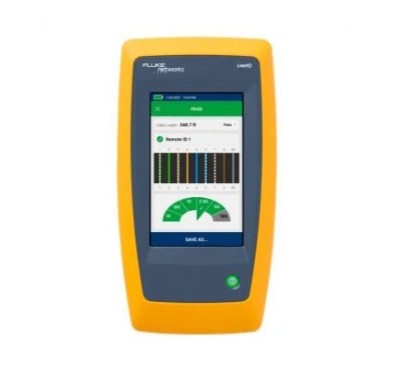

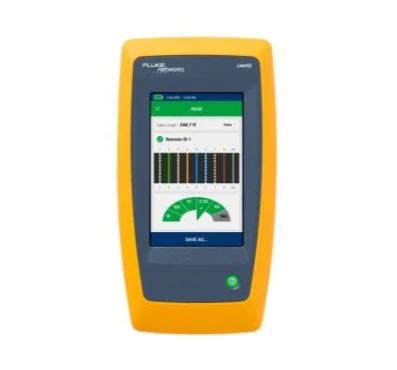

Fluke Networks LinkIQ™ 工业以太网线缆/网络测试仪

主要特性

针对 EtherNet/IP、PROFINET、EtherCAT，验证速率高达 10GBASE-T 的线缆性能

获取相连交换机的数据速率、交换机名称、端口号和 VLAN

检测 PoE 等级 (1-8) 和功率，并执行负载测试

执行包括长度测量在内的线缆诊断

通过 LinkWare™ PC 管理结果并打印报告

产品规格: Fluke Networks LinkIQ™ 工业以太网线缆/网络测试仪

功能 说明

用户界面 (UI) 支持的语言 英语 (SW v1.0)

重量 1 lbs 6 oz (624g)

电池 类型：锂电池，3.6 V，6400 mAh

续航时间：8 小时（标准）

充电时间：4.5 小时

充电温度范围：0 °C 至 +40 °C

电源适配器 输入：100 - 240 VAC ±10%，50/60Hz

输出：15 VDC，最大 2 A

II 类

主机接口 USB C 型

显示屏 800 x 480 电容式多点触控彩色屏

尺寸 8.5 in x 4.5 in

工作温度 0 °C 至 45 °C

存放温度 -10 °C 至 +60 °C

工作相对湿度 0 % - 90 % (0°C - 35°C)

0 % - 70 % (35°C - 45°C)

工作海拔 4000 m（

使用交流电源适配器时为 3200 m）

振动 随机，2 g，5 Hz-500 Hz

跌落 1 米跌落，6 面

有源网络诊断

功能 说明

诊断协议 链路层发现协议 (LLDP)

Cisco 发现协议 (CDP)

快速链路脉冲 (FLP)

最近设备的诊断信息

（通过诊断协议而可供使用的情况下） 交换机名称

端口号

VLAN 名称

标称数据速率

标称双工

以太网供电兼容性 IEEE 802.3af/at/bt

  与特征电阻之间的硬件协商

  与 LLDP/CDP 之间的软件协商

以太网供电诊断信息 标称功率等级（0 至 8）

标称可用功率

受电线对

单特征和双特征诊断信息

以太网供电测量 负载电压 (V)

负载功率 (W)

端口指示灯闪烁 相连端口的指示灯闪烁

线缆测试规格

功能 说明

测试端口 屏蔽式 8 针模块化插孔，可插接 8 针模块化 (RJ45) 插头。

自动测试的调试 10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、仅限布线图。

测试速度：6 秒，适用于长度< 70 md>

线缆类型 平衡双绞线布线

非屏蔽双绞线

屏蔽双绞线

2 对和/或 4 对

仅限布线图测试 记录布线图

每个线对的长度

诊断分拆线对

用户可选择 T568A 或 T568B

用户可选择交叉设置（直连、半交叉、全交叉）

测试速度：1 秒，适用于长度< 120 md>

长度（最大） 305 m (1000 ft)

标称传播速度 (NVP) 用户可设置

音频发生器 生成与 Fluke Networks IntelliTone 探头兼容的数字音频。

生成与通用模拟探头兼容的模拟音频。

Remote ID 定位器使用 Remote ID 终端识别多达 7 个唯一端口或办公室插座
