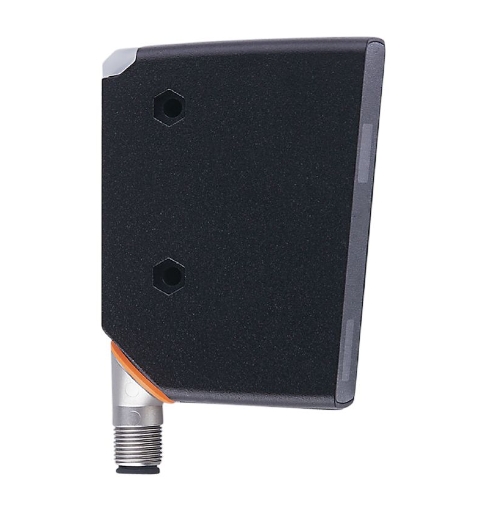

OPD100 轮廓传感器

用于检查物体轮廓的PMD轮廓传感器

在线质量控制检查确保正确装配零件

无需软件的快速设置

测量不受距离影响，允许摆放的物体存在高公差

抗外部光干扰 - 无需屏蔽外部光或使用外部照明

产品特征

光线种类 红光

激光防护等级 1

电气数据

工作电压[V] 10...30 DC; (符合cULus - Class 2标准)

电流损耗[mA] < 200; (10 V)

防护等级 III

反相保护 有

开机延迟时间[s] 2

光线种类 红光

波长[nm] 650

总的输入/输出

输入和输出总数 数字输入数: 1; 数字输出数量: 2

输入

触发器 外部的

数字输入数 1

输出

电气设计 PNP/NPN; (可设定参数)

数字输出数量 2

输出功能 2 x 常开/常闭; (可设定参数)

每个输出最大电流负载[mA] 100

短路保护类型 脉冲

过载保护 有

测量/设定范围

测量距离（Z方向）[mm] 150...300

最小测量距离处的测量范围宽度（X方向）[mm] 45; (距离 = 150mm)

最大测量距离处的测量范围宽度（X方向）[mm] 90; (距离 = 300mm)

测量频率[Hz] 5

精度/偏差

测量值分辨率

Z方向 200 µm

X方向 250 µm

精确度

Z方向 ± 500 µm

X方向 ± 500 µm

白色背景（90 %反射率）

软件/编程

可保存的轮廓数量 1

感兴趣区域的数量 1

接口

通信接口 IO-Link

传递类型 COM3 (230,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式 有

必需的mater port type A

处理周期最小值[ms] 2.3

IO-Link过程数据（周期性）

功能 位长

过程值 16

设备状态 4

二进制开关信息 1

IO-Link功能（非周期性） 运行小时数计数器; 触发事件数量; ROI设置

支持的DeviceID

运行方式 DeviceID

default 1260

工作条件

环境温度[°C] -10...55

存储温度[°C] -40...60

外壳防护等级 IP 65

外部光线抵抗力最大值[klx] 20

认证/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级 1

激光保护注意事项

注意: 激光

激光等级: 1

EN / IEC60825-1:2007

EN / IEC60825-1:2014

符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF[年] 155

UL认证

Ta -10...55 °C

Enclosure type Type 1

电源 Class 2

文件数量UL E174191

机械技术数据

重量[g] 535.8

尺寸[mm] 88 x 65 x 28.5

原材料 外壳: 模压铸锌; PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: PMMA

显示器/操作件

显示

开关状态 1 x LED, 黄色

显示操作 1 x LED, 绿色

彩色显示

注释

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A
