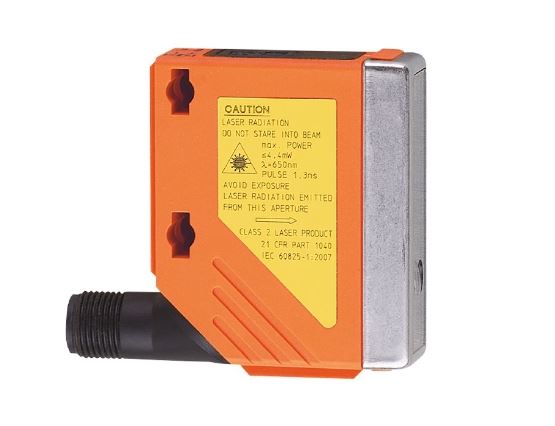

O5D100 激光测距传感器

通过时间间隔原理达成的极长量程

可靠的背景抑制和独立于颜色的检测

带有显示屏和按钮，用于准确的开关点设定

可与物体呈斜角

光滑表面的可靠检测

产品特征

光线种类 红光

激光防护等级 2

外壳 矩形的

应用

特殊的性能 背景消隐

电气数据

工作电压[V] 10...30 DC; (符合cULus - Class 2标准)

电流损耗[mA] 75; (24 V)

防护等级 III

反相保护 有

光线种类 红光

波长[nm] 650

使用寿命[h] 50000

总的输入/输出

输入和输出总数 数字输出数量: 2

输出

输出数量 2

电气设计 PNP

数字输出数量 2

输出功能 常开/常闭; (NC+NO)

每个输出最大电流负载[mA] 100

开关频率DC[Hz] 11

短路保护 有

短路保护类型 脉冲

过载保护 有

监控范围

光斑直径最大值[mm] 5

光点尺寸参考 2 m

检测范围滞后[%] < 2.5

注意监控范围滞后

黑色 6 %反射

背景消隐可用 有

背景消隐[m] < 20

测量/设定范围

测量范围[m] 0.03...2

测量频率[Hz] 33

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

外形 Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO模式 有

模拟过程数据 1

二位输出过程数据 1

处理周期最小值[ms] 6.6

支持的DeviceID

运行方式 DeviceID

default 372

工作条件

环境温度[°C] -25...60

注意环境温度

当温度ta < -10 °C时必须预热，激光关闭

外壳防护等级 IP 65; IP 67

外部光线抵抗力最大值[klx] 10; (物体上)

认证/测试

EMC电磁兼容

EN 60947-5-2

抗振强度

DIN EN 60068-2-6 10 g (10...55 Hz) / 每轴120分钟（x，y，z）

抗冲击

DIN EN 60068-2-27 50 g 6个冲击/11 ms半正弦(x,y,z)

激光防护等级 2

激光保护注意事项

注意: 激光

功率: <= 4,0 mW

波长: 650 nm

脉冲: 1,3 ns

请不要直视光束。

请避免和激光接触。

激光等级: 2

EN / IEC60825-1:2007

EN / IEC60825-1:2014

符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF[年] 151

机械技术数据

重量[g] 61.6

外壳 矩形的

尺寸[mm] 56 x 18.2 x 46.8

原材料 外壳: PA; 前框: 特种钢; 操作界面: TPU; 透镜: PMMA

透镜校准 侧面的镜组

显示器/操作件

显示

开关状态 LED, 黄色 开关输出 PIN 4

操作 LED, 绿色

显示 字母数字显示, 3位数字

显示单位 cm

注释

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A
