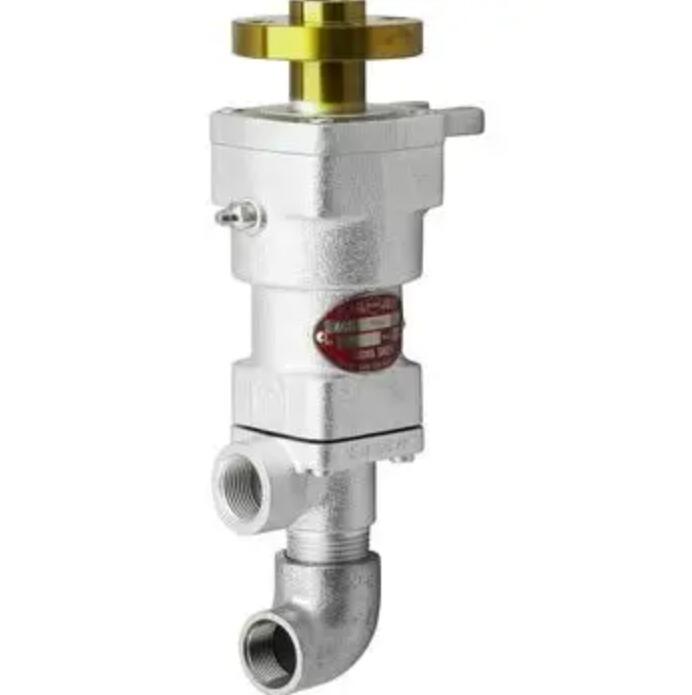

日本SGK昭和技研ACLX-20A-RH/ACLX-20A-LH旋转接头15713876121

日本SGK昭和技研ACLX-20A-RH/ACLX-20A-LH旋转接头15713876121

日本SGK昭和技研ACLX-20A-RH/ACLX-20A-LH旋转接头15713876121

接口螺纹规格

旋转转子（接辊筒 / 旋转轴）：R 3/4 外螺纹

固定壳体侧口（进出介质管）：Rc 3/4 内螺纹

特点：侧弯头 180° 反向，狭窄安装空间、管路避让专用

工况参数

适用介质：饱和蒸汽、导热油、冷却水、液压油、压缩空气

最高工作压力：1.47MPa（15kgf/cm²）；饱和蒸汽工况建议≤1.0MPa

最高温度：标准 180℃；超 180℃可定制不锈钢波纹管 ACXY 版本

极限转速：300rpm（10A~40A 通用上限，高压工况需降速使用）

密封结构：青铜波纹管 + 碳石墨机械密封，自带滚珠轴承，带黄油注油嘴定期保养

主体材质

壳体 / 弯头：铸铁

转子：碳钢淬火

波纹管：磷青铜（标准）；高温热油可选 SUS304 不锈钢

密封环：碳石墨配对钢套，低磨损、低旋转扭矩

结构与特性

单通路直通流道：只有一条介质通道，冷却 / 加热单介质循环，无回水内管

ACLX 独有反向侧口：弯头朝向与基础 ACL 系列相反，避开设备机架干涉

低摩擦密封，启停扭矩小，长时间连续运转渗漏量低

支持冷热介质交替切换，适配辊轮加温、冷却循环

适用设备场景

塑胶 / 橡胶压延辊、涂布机加热冷却辊

造纸烘干辊、印染轧辊

干燥滚筒、化工搅拌加热筒体

机床液压 / 气动旋转工作台、热处理回转工装
