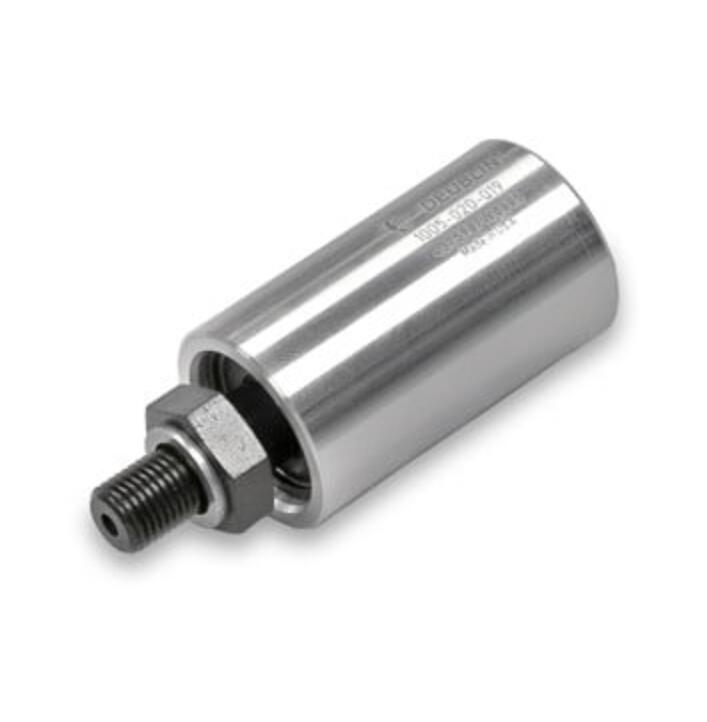

DEUBLIN杜博林1102-070-103旋转接头15713876121

DEUBLIN杜博林1102-070-103旋转接头15713876121

DEUBLIN杜博林1102-070-103旋转接头15713876121

流通介质与工况

1. 压缩空气

高压力：10 bar（150 psi）

大流量：1132 L/min（40 CFM）

2. 液压油

高压力：69 bar（1000 psi）

大流量：15 L/min（4 GPM）

3. 真空

极限负压：-0.95 bar（6.7 kPa）

通用温度

高 121℃（250℉）

转速上限

壳体 NPT 侧出液版本：1500 RPM

直螺纹转子版本*高 3500 RPM

螺纹接口

旋转转子（轴端）：G1/4"-19 RH 外牙

固定壳体（侧向）：1/4"-18 NPT 内牙

材质与密封结构

壳体：铝合金轻量化壳体

转子：碳钢 / 不锈钢淬火

轴承：密封终身润滑滚珠轴承

密封：平衡式机械密封，碳石墨 + 硬质工具钢配对

保养：自带注油嘴，每月加注 3~5 滴润滑油即可

外形尺寸（mm）

总外径 D1：81

法兰大外径 C：41

总长 J：58

转子螺纹长度 E：28

扳手位 H：22

结构特点

单通路直通流道、低扭矩转动

侧向壳体出油口，安装空间灵活

自带毛毡储油腔，空气工况减少干磨

自支撑结构，无需额外轴承支撑转子
