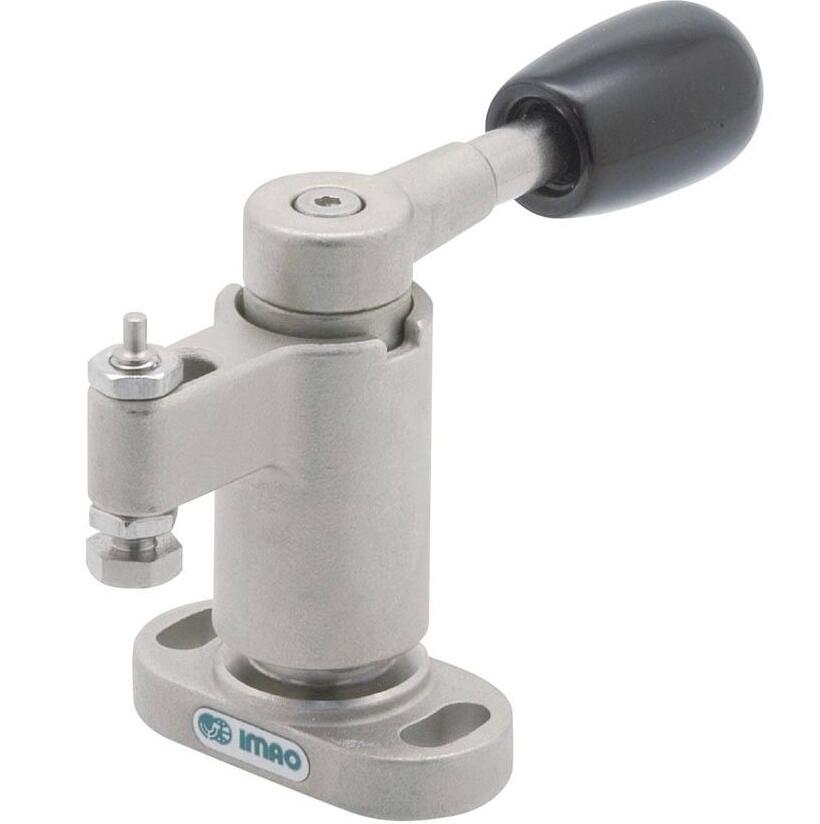

IMAO今尾QLSWC100L-NP旋转快捷下压夹紧器15713876121

IMAO今尾QLSWC100L-NP旋转快捷下压夹紧器15713876121

IMAO今尾QLSWC100L-NP旋转快捷下压夹紧器15713876121

基础参数

1. 夹持性能

额定夹紧力：10.0 kN（1000kgf）

夹紧行程：3.0 mm

快速进给避让行程：12 mm

平面夹紧高度范围：22.3～23.3 mm

2. 结构与材质

本体：S45C 碳钢发黑防锈

压头：钢材无橡胶

底座：双耳法兰安装，2 个沉头螺丝固定孔

操作手柄：酚醛树脂防滑握把，耐油耐磨

旋转角度：90° 旋转避让，锁紧后自动锁止防松

3. 安装尺寸

底座总长 L：66 mm

底座宽度 W：32 mm

安装螺丝孔：M8 沉头孔

整机高度（锁紧状态）：约 48 mm

产品特点

快速装卸工件

松开后压头抬起 + 90° 旋转避让，工件无需上下提拉，直接横向抽拉取出，大幅提升工装换件效率。

大夹紧力、体积紧凑

10kN 夹持力，机身小巧，适配加工中心治具、检测工装、焊接定位夹具。

自锁防松结构

锁紧到位后螺纹自锁，机床切削振动下不会自行松脱。

QLSWC100L-NP

QLSWC100R-NP

QLSWC100L-P

QLSWC100R-P
