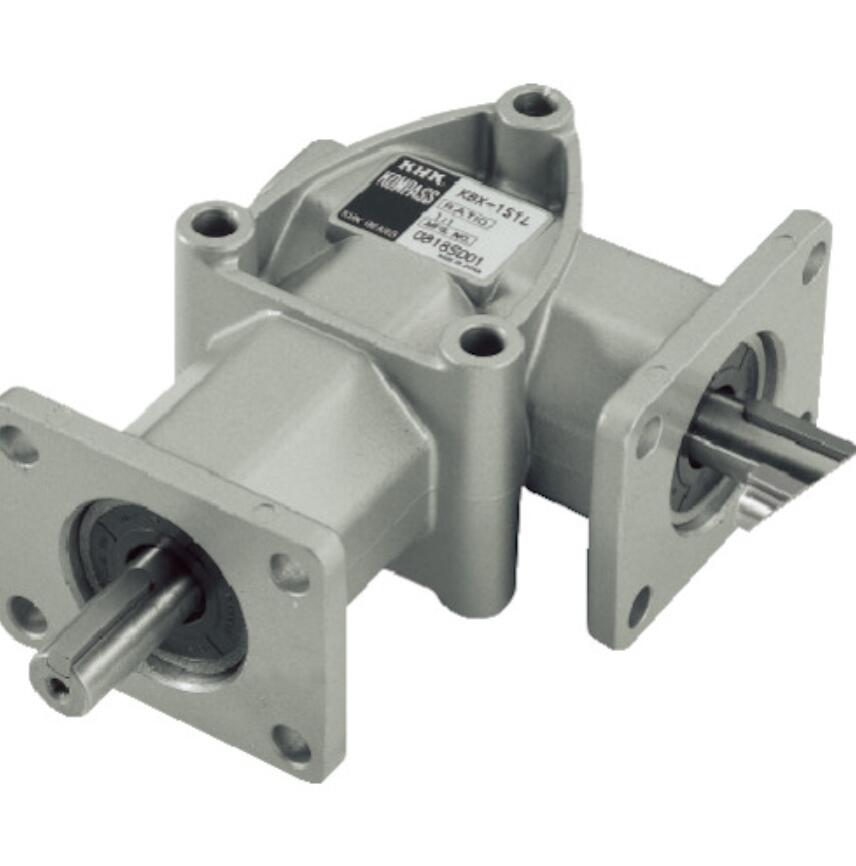

日本KHK小原齿轮KBX-151L锥齿轮箱平山贸易15713876121

日本KHK小原齿轮KBX-151L锥齿轮箱平山贸易15713876121

日本KHK小原齿轮KBX-151L锥齿轮箱平山贸易15713876121

特色

它制造简单，外壳采用铝合金压铸工艺。

我们使用由渗碳和淬火特殊钢制成的螺旋斜齿轮。

齿比可根据应用选择1或2。

润滑油在工厂内密封于指定量内。

用途

用于齿轮的动力传递。

注释

安装地点：室内（无腐蚀性气体和蒸汽，通风良好且无灰尘的地方）。

弹壳上不能再开额外的螺栓孔。

此外，请勿拆卸或改装产品，否则设备可能受损。

载荷扭矩（O.H.L，悬挂载）必须在可接受范围内操作。

产品规格

规范与标准

环境温度：-10°C~40°C

环境湿度：80%或以下

安装地点：室内

减压比：1/1

轴径 φD（h7）（毫米）：15

间隙（'）：10′~37′

形状：L

轴径公差：JIS h7

mm）：66

B（mm）：100

C（mm）：31

D（mm）：36

E（mm）：31

F（mm）：22

G（mm）：80

H（mm）：62

mm）：66

J（mm）：140

K（mm）：8

L（mm）：137

M（mm）：170

P（mm）：30

Q（mm）：8.5

R（mm）：8.5

S（mm）：15

T（mm）：42

U（mm）：3

键：5×5×27L

材料

铝合金铸造

质量和质量单位

1.8公斤

原产国 日本
