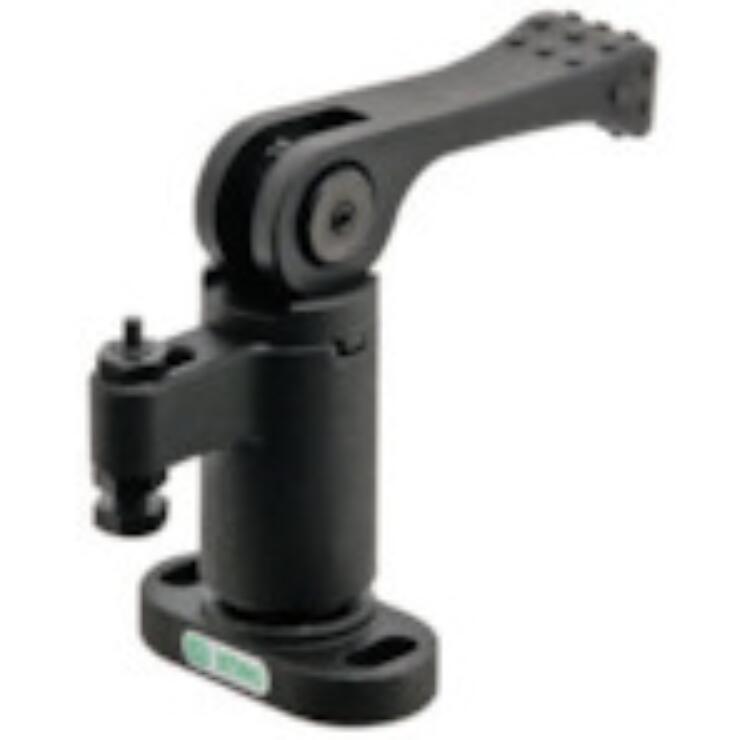

日本进口IMAO今尾QLSWC200VL旋转式快捷夹具15713876121
产品详情
日本进口IMAO今尾QLSWC200VL旋转式快捷夹具15713876121
日本进口IMAO今尾QLSWC200VL旋转式快捷夹具15713876121
日本进口IMAO今尾QLSWC200VL旋转式快捷夹具15713876121
技术参数
参数项 QLSWC200VL
额定夹紧力 200kgf
调节压紧螺栓 M8×1.25
夹紧行程调节范围 45.5～80mm
夹具总长度 167mm
安装底座宽度 48mm
底座安装孔 2×φ8.4 通孔，中心距 50mm
凸轮自锁角度 4°，强力自锁防松
夹臂大摆转角度 90°，完全避让工件
本体材质 S45C 碳钢淬火；手柄 SCM440
表面处理 四氧化三铁发黑防锈
配套压头 标准点状钢制压头
结构与特点
90° 旋转避让：松开后夹臂可完全转开，工件取放无干涉，适合频繁上下料工位
凸轮自锁结构：下压手柄自动锁死，机床振动、搬运不会松脱，无需额外锁紧螺母
压紧高度大范围可调（45.5~80mm），适配不同厚度工件
底座双孔固定，安装稳固，侧向受力不易偏移
单手一键操作，无需扳手，大幅提升工装换型效率
QLSWC200VL
QLSWC200VR
QLSWC200VL-NP
QLSWC200VR-NP
¥850.00
