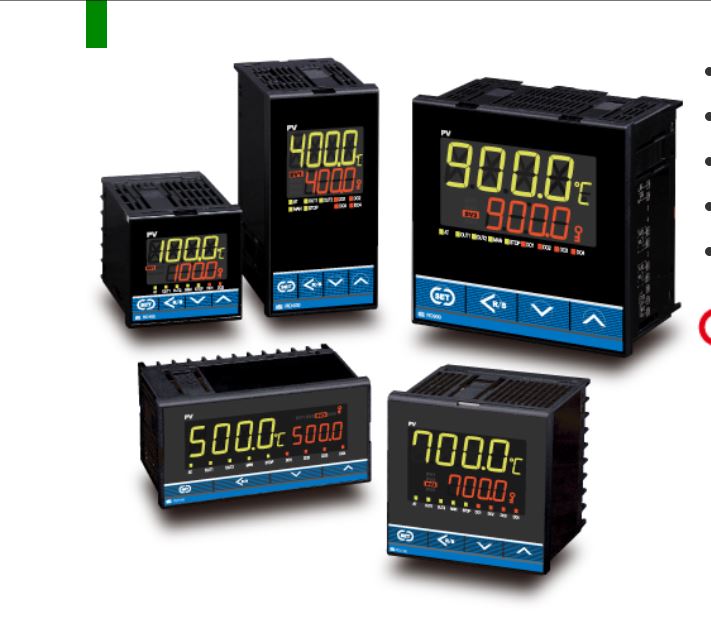

数字显示控制器（温度控制器）

RD系列（RD100 / RD400 / RD500 / RD700 / RD900）

测量精度: 显示值的±0.2%

取样周期：0.25秒

11段LCD显示

专用Loader通信功能

插件构造

主要特长

可登录4种设定值

可登入四组设定值（SV），并透过数字输入（DI）进行切换。

丰富的输出

※模拟传输输出因控制的种类及机型而有时不能附加。

丰富输出功能组合。

※数字输出的点数因机型及规格而有所限制。

※模拟传输输出因控制的种类及机型而有时不能附加。

※RD100的场合，可从通信与数字输入中的任选其一。

可调式控制响应性（POST微调功能）

由自动演算（ AT ）求出的 PID 控制特性，可简单地透过POST微调功能调整其响应性。并可从 6 个等级的 POST 微调功能中选择您需要的响应性。

专用LOADER通信功能

所有型号接标准搭载专用Loader通信功能。

方便与电脑连接并透过 PROTEM 2 软体来设定及管理。

主要规格

输入点数：1点

输入种类 ※请参照输入值范围代码表

1) 第一类：热电偶 K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

2) 第二类：测温电阻　Pt100,JPt100

取样周期：0.25秒

测量精度：±(显示值的0.2%+1digit)　※根据输入・范围不同有所差异

输出1（OUT1）

1）继电器接点输出：1a接点

2）SSR电压脉冲输出：DC 0/12V

3）电流输出：DC 0～20mA, DC 4～20mA

4）電圧输出：DC0～5V, DC1～5V, DC0～10V

5）开路集电极输出：转换方式

6）SSR（三端双向可控硅）输出： 额定0.5A

＜选配规格＞

输出2・3（OUT2・3）※可从控制・温度警报・加热器断线警报・环路断线警报・FAIL等不同功能中选择配置

1）继电器接点输出：1a接点

2）SSR电压脉冲输出：DC 0/12V

3）电流输出：DC 0～20mA, DC 4～20mA

4）電圧输出：DC0～5V, DC1～5V, DC0～10V

5）开路集电极输出：转换方式

6）SSR（三端双向可控硅）输出： 额定0.5A

警报/事件输出功能（最多4点）：温度警报・加热器断线警报・断线警报・FAIL等

加热器断线警报用CT输入（最多2点）

模拟传输输出：输出方式与输出1（OUT 1）相同　※由输出2（OUT 2）位置输出

数字/事件/外部接点输入功能：最多2点

通信功能：通信方式　RS-485

＜一般规格＞

电源电压（额定）：AC100～240V / AC24V / DC24V

使用环境温度：0～50℃

质量：RD100　約120g

RD400　約185g

RD500　約190g

RD700　約200g

RD900　約250g

安全规格：UL 　UL61010-1

cUL　CAN/CSA-22.2 NO.61010-1

CE：低电压指令（LVD） EN61010-1

EMC指令　 EN61326-1

RCM　EN55011
