模块型控制器

模块型控制器（过程/温度控制器）

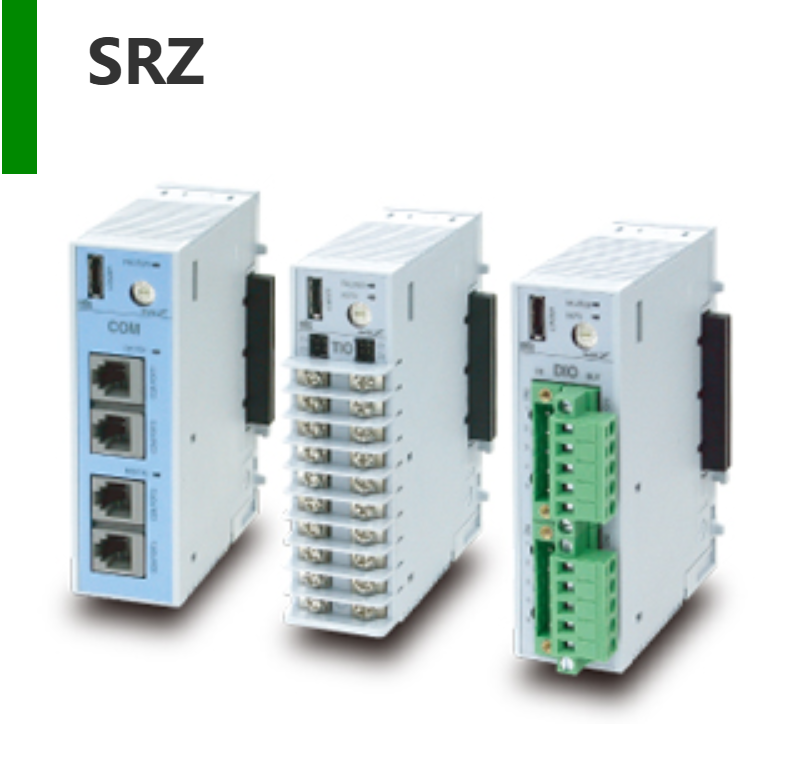

SRZ

测量精度：显示值的±0.2%

取样周期：0.25秒

1台能控制4通道

对应前面专用通信

插件构造

提供数字输入输出

能连接各种现场总线的通信变换器

主要特长

小型模块1台凝缩了4台温度控制器

使用1块紧凑型模块能控制4个CH。（加热冷却控制型是2个CH）

温度控制模块（Z-TIO）最大能连接16台（最大64CH）

提供各种专用模块

温度控制模块（Z-TIO）：温度/过程控制用模块

数字输入模块（Z-DIO）：切换模式·事件输出的用模块

通信扩展模块（Z-COM）：通信变换·连接模块单元的数据管理用模块

CT输入模块（Z-CT）：加热器断线警报用CT输入·多点CT监视/过电流警报用模块

能连接各种现场总线（通信变换器）

能连接以太网（MODBUS/TCP，EtherCAT，PROFINET）

提供能连接CC-Link，DeviceNet，PROFIBUS，MECHATROLINK的通信变换器

有关通信变换器的详细内容，请参照这里

与PLC的无程序连接

能与三菱电机制造MELSEC系列PLC无程序连接

搭载专用通信接口

在全模块前面有专用通信接口提高现场维修性

提供控制器·显示器设定数据管理支援工具PROTEM2

能对应利用显示器（触摸屏）+PLC构成系统

将多点温度控制的监视，操作集成在显示器上，构筑容易管理的系统

能支持包括PLC在内整体装置的系统构筑

主要规格

温度制御（Z-TIO）模块

输入点数：4点或2点

输入种类（个组间为通用输入）　※请参照输入值范围代码表（型号・价格）

1）热电偶：K, J, R, S, B, E, N, T, W5Re26/W26Re, PLⅡ

2）测温电阻：Pt100, JPt100 (3线式)

3）直流低电压输入：DC0～10mV, DC0～100mV, DC0～1V

4）直流电流输入：DC0～20mA, DC4～20mA

5）直流高电压：DC0～5V, DC1～5V, DC0～10V

取样周期：0.25秒

测量精度：±(显示值的0.2%+1digit)　※根据输入・范围不同有所差异

输出1・2（OUT1・2）

1）继电器接点输出：1a接点

2）SSR电压脉冲输出：DC 0/12V

3）电流输出：DC0～20mA, DC4～20mA

4）电压输出：DC0～5V, DC1～5V, DC0～10V

5）SSR（三端双向可控硅）输出： 额定0.5A

6）开路集电极输出：转换方式

警报/事件输出功能：最多4点　※含LBA机能

通信功能：通信方式　RS-485

＜选配规格＞

加热器断线警报用CT输入（最大4点）

＜一般仕様＞

电源电压（额定）：DC24V

使用环境温度：-10～50℃

质量：端子型　約160g　插座型　約140g

安全規格：

UL：UL61010-1

cUL：CAN/CSA-22.2 NO.61010-1

CE：

低电压指令（LVD）：EN61010-1

EMC指令：EN61326-1

RCM：EN55011

数字输入输出（Z-DIO）模块

数字/事件/外部接点输入功能　※请参考DI信号配置表

输入点数：0或8点

输入方式：有电压接点输入　转换方式

事件输出　※请参考D0信号配置表

输出点数：0或8点

输出种类：

1）继电器接点输出：1a接点

2）开路集电极输出：转换方式

通信功能：通信方式　RS-485

＜一般规格＞

电源电压（额定）：DC24V

使用环境温度：-10～50℃

质量：端子型　約150g　插座型　約130g

安全规格：

UL：UL61010-1

cUL：CAN/CSA-22.2 NO.61010-1

CE：

低电压指令（LVD）：EN61010-1

EMC指令：EN61326-1

RCM：EN55011

通信扩展（Z-COM）模块

模块连接台数：同一功能的模块为16台以下，总共可连接31台以下

RKC标准通信：通信方式　RS-485 / RS-422A

MODBUS通信：通信方式　RS-485 / RS-422A

PLC通信（MAPMAN）：通信方式　RS-485/ RS-422A

对应机型

1）三菱电机株式会社　AnA / QnA / Q系列

AnA / AnUCPU 共通指令（QR / QW）

（0401/1401）（单ZR注册值）

A系列 / FX2N / FX2NC系列

ACPU共通指令（QR / QW)

2）欧姆龙株式会社　SYSMAC系列

Ｃ模式指令 (RD / WD)

最多连接台数：4台

＜一般规格＞

电源电压（额定）：DC24V

使用环境温度：-10～50℃

质量：約110g

安全规格：

UL：UL61010-1

cUL：CAN/CSA-22.2 NO.61010-1

CE：

低电压指令（LVD）：EN61010-1

EMC指令：EN61326-1

RCM：EN55011
