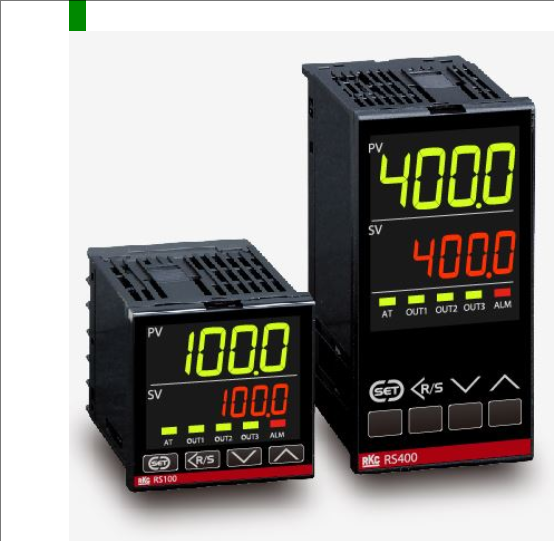

数字显示控制器（温度控制器）

RS系列（RS100 / RS400）

通用输入

（可选热电偶、测温电阻）

测量精度：显示值的±0.2%

取样周期：0.25秒

插件构造

主要特长

采用大型高亮度LED显示器

远处也看得清楚的大型高亮度LED显示

配备了支持控制器·显示器设置数据管理工具PROTEM2

能安心使用的长寿命型

搭载长寿命高性能输出继电器（RS400的OUT1，OUT2）

插件构造容易更换

采用插件构造从盘面可以更换机芯，便于维修

主要规格

输入点数：1点

输入种类：※输入范围参照输入值范围代码表（型号·价格）

1)第1组：热电偶 K, J, T, S, B, E, B, N, W5Re/W26Re, PLⅡ, U, L

2)第2组：测温电阻 Pt100, JPt100

取样周期：0.25秒

※作为2回路控制或串级控制使用时是0.1秒

测量精度：±（显示值的0.2%+1digit）※根据输入·范围不同有差异

输出（OUT：最大3点）※控制·温度警报·加热器断线功能·控制回路断线

1）继电器触点输出（A）：RZ400的OUT1 1a触点 ※使用高耐久性继电器

2）继电器触点输出（B）：FZ100的OUT1 1a触点

3）驱动SSR用电压脉冲输出：DC 0/12V

4）电流输出：DC 0～20mA, DC 4～20mA

警报功能（最大2点）：温度警报·加热器断线功能·控制回路断线警报灯

＜供选规格＞

输出2·3（OUT2·3）※分配控制·温度警报·加热器断线功能·控制回路断线

1）继电器触点输出（A）：RZ400的OUT2 1a触点 ※使用高耐久性继电器

2）继电器触点输出（B）：RZ100的OUT2·3 RZ400的OUT3 1a触点

3）驱动SSR用电压脉冲输出：DC 0/12V

4）电流输出：DC 0～20mA, DC 4～20mA

加热器断线警报用CT输入：最大2点

通信功能：通信方式 RS-485

＜一般规格＞

电源电压（额定）：AC100～240V

容许周围温度：-10～+55℃

重量：

RS100：约115g

RS400：约165g

安全标准：

UL：UL61010-1

cUL：CAN/CSA-22.2 NO.61010-1

CE标志：

低电压指令（LVD）EN61010-1

EMC指令　EN61326-1

RCM：EN55011
