薄型温度传感器

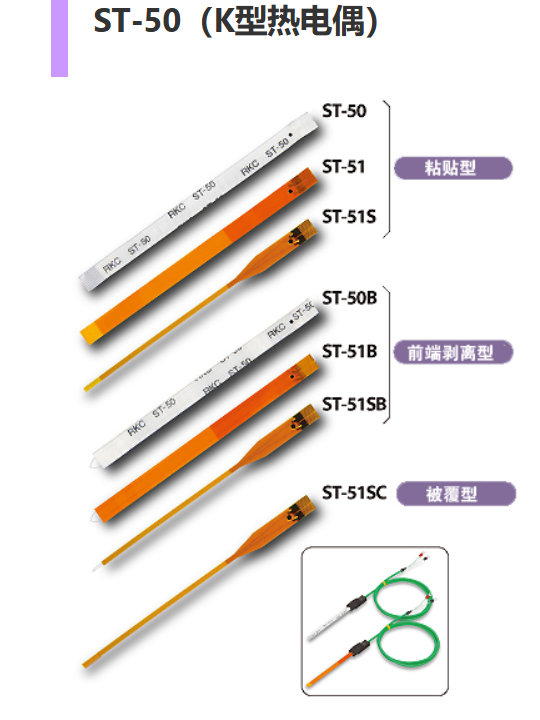

ST-50（K型热电偶）

厚度仅0.34mm或0.13mm的热电偶温度传感器

适合黏贴于微小物体表面量测温度

使用露出式传感器测量狭小缝隙之间温度

聚酰亚胺（PI）型可提供绝缘效果

极快反应速度适合用于温度采集报告

主要特长

玻纤不织布型及聚酰亚胺（PI）型厚度分别达到0.34mm及0.13mm。让量测物体缝隙之温度成为可能。

和普通K型热电偶一样使用

使用专用插件电缆：W-ST-50A，与K型热电偶输入规格的仪表连接。

专用插件电缆端末有Y型端子、热电偶插件等各种类型供选择。

优秀的温度响应特性

因为传感器本身热容量非常小，实现瞬时测量温度。也最适合采集温度数据。

※特性图适用于ST-50B / ST-51B / ST-51SB

容易粘贴在微小位置测量温度

容易粘贴在微小位置和小物体上测量温度。

　　・ 玻纤无纺布规格 （标准规格）

　　・ 聚酰亚胺规格 （洁净室规格）

挟方便测量夹层温度

提供最适合测量夹层或间隙温度的前端剥出型（ST-50B / ST-51B / ST-51SB）。

可定制长尺寸规格传感器

ST-51/ST-51B（聚酰亚胺型）、ST-50/ST-50B（玻纤无纺布型）系列可定制长度500mm规格品。

*ST-50/ST-50B也提供长度300mm规格品。

绝缘被覆型

绝缘被覆型传感器可避免热电偶素线直接接触目标进而达到正确温度测量。

*需要将传感器固定在被测物体表面上时，建议使用耐高温胶带或类似产品来进行。

使用最高温度300℃

粘合剂使用硅类，除部分难粘物外，大部分物体表面可以粘贴。※不产生硅氧烷。

<粘着耐久性>

150℃以下：

粘着，剥离可以反复使用。

200℃以下，150℃以上条件：

粘着，剥离可以反复使用。

250℃以下，200℃以上条件：

粘着，剥离可以反复使用。

250℃以上：

不能再粘着。

※粘贴次数根据使用环境（粘着面的清净度等）会有差异。

主要规格

传感器主体

传感器种类：K型热电偶素线　JIS-1602 Class２（等级 2）

素线径：

ST-50 / ST-50B（100mm长型）：50μm 或 100μm、（300/500mm长型）：100μm

ST-51 / ST-51B（100mm长型）：50μm、（500mm长型）：100μm

ST-51S/ ST-51SB / ST-51SC：50μm

布带素材：

ST-50 / ST-50B：玻纤无纺布

ST-51 / ST-51B / ST-51S / ST-51SB / ST-51SC：聚酰亚胺

黏着部位材质：硅系黏着剂

量测温度範囲：

ST-50 / ST-50B / ST-51 / ST-51B / ST-51SB：0～300℃

ST-51S / ST-51SC：-40～+300℃

绝缘电阻（ST-51SC） : DC500V 10MΩ以上

耐电压（ST-51SC） : AC500V 1分钟
