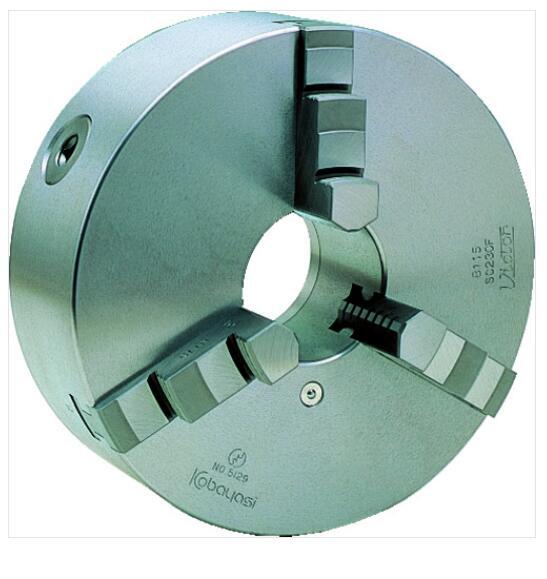

CHUCK小林铁工直装型三爪卡盘TA6F310青岛平山技研刘15621198049

工控传动 CHUCK小林铁工直装型三爪卡盘TA6F310青岛平山技研刘15621198049

CHUCK小林铁工直装型三爪卡盘TA6F310青岛平山技研刘15621198049

货号: #

库存: 234

品牌:

¥453.00 ¥543.00

简介

分割爪タイプ硬爪生爪付前面取付直装型（ダイレクトタイプ）JIS及びASA-A1 A2主軸旋盤にプレートなしに直接取り付けできるショートテーパーチャックです。ボックスボディーの耐久構造とバランス修正により高速、重切削加工に適しています。旋盤主軸端形状表で主軸の形状…

分类: 工控传动,

产品详情

分割爪タイプ硬爪生爪付
前面取付
直装型（ダイレクトタイプ）
JIS及びASA-A1 A2主軸旋盤にプレートなしに直接取り付けできるショートテーパーチャックです。
ボックスボディーの耐久構造とバランス修正により高速、重切削加工に適しています。
旋盤主軸端形状表で主軸の形状をご確認ください。
仕様
型式最大
ハンドルトルク
N m(kgf m) 最大
静的把握力
kN(kgf) 把握範囲適合生爪
(硬爪) 質量
(使用重量)
kg GD²
N m²(kgf m²) 許容回転数
min⁻¹(r.p.m)
外径 φmm 内径 φmm
TA5F165 107.9(11) 31(3,170) 3～132(179) 52～117(163) STJ-165
(HTJ165) 10 1.47(0.15) 3,100
TA5F200 127.5(13) 37(3,800) 3～170(220) 56～152(202) STJ-190
(HTJ190) 19 4.61(0.47) 2,500
TA6F200 127.5(13) 37(3,800) 3～170(220) 56～152(202) STJ-190
(HTJ190) 18 4.32(0.44) 2,500
TA6F230 137.3(14) 37(3,800) 4～187(243) 64～165(222) STJ-230
(HTJ230) 23 6.47(0.66) 2,400
