转矩传感器

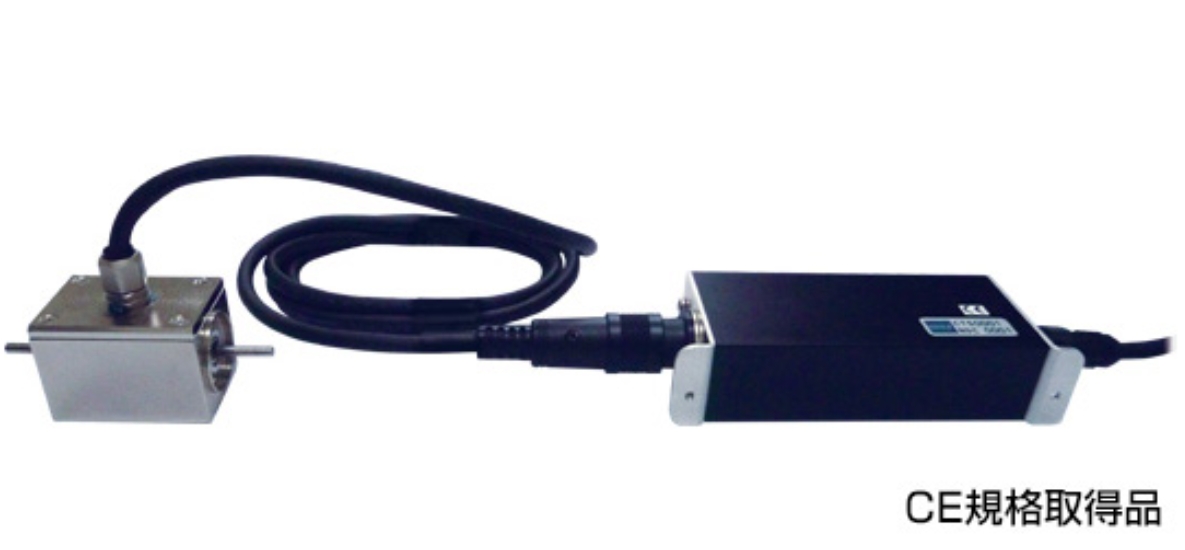

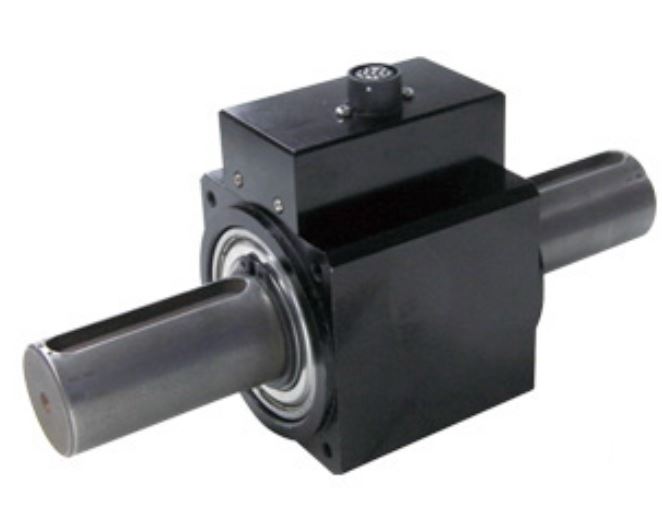

内置放大器型磁致伸缩式旋转扭矩传感器MTS系列，系列

■特点

●小型・轻量

●内置放大器型

●非接触式・高可靠性・高响应性

●轴的出芯容易（压低方式）

●接通电源的同时输出

●外部零点复位功能

■标准规格

精度 ±0.3%FS（CW/CCW连续运行）

电源电压 ※DC±12V±0.5V

消耗电流 ±200mA

输出电压 ※－2V～＋2V

响应 ※ ～3kHz

工作温度范围 －10℃～+60℃

保存温度范围 －20℃～+85℃

湿度范围 15%R.H.～85%R.H（. 无冷凝）

零点温度计 ±0.4%FS/10℃

保护等级 （DINEN60529） ※IP60

附带电缆长度 ※2ｍ

■机械规格一览表

类型表达式 额定转矩[Nm] 轴径[mm] 扭转刚度[Nm/rad] 最大转速[r.p.m] 惯性力矩[gcm2] 允许过载[%] 极限过载[%] 重量[g]

MTS001 1 6 140 8,000 0.8 200 400 250

MTS002 2 8 520 8,000 2.51 200 400 310

MTS005 5 8 520 8,000 2.51 200 400 310

MTS010 10 10 1,100 8,000 7.1 200 400 360

MTS030 30 12 2,230 8,000 20 200 400 600

MTS050 50 17 9,000 8,000 88 200 400 680

MTS100 100 20 16,100 8,000 190 200 400 1,200

MTS200 200 22 23,600 6,000 280 200 400 1,300

MTS500 500 30 78,600 6,000 1,210 200 400 1,900

MTS1000 1,000 35 142,000 5,000 2,380 200 400 3,300

MTS2000 2,000 45 371,000 4,000 7,400 200 400 5,000

MTS3000 3,000 50 552,000 4,000 12,040 200 400 5,500
