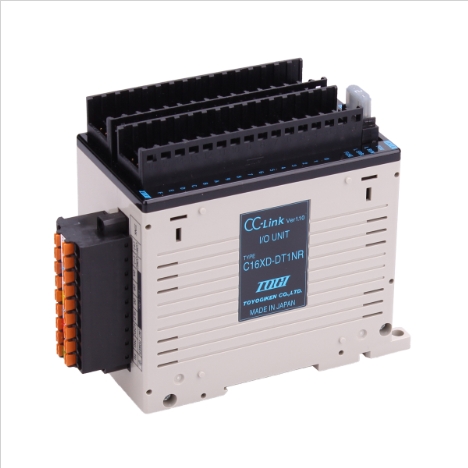

日本TOGI东洋技研株式会社C16X-DT1NR绝缘位移连接器青岛平山技研刘15621198049
产品详情
日本TOGI东洋技研株式会社C16X-DT1NR绝缘位移连接器青岛平山技研刘15621198049
| 仕様 | 入・出力混合 |
|---|---|
| 制御系ネットワーク種類 | CC-Link |
| 入・出力点数 | 入出力混合16/16点 |
| 接続端子 | 圧接コネクタ（PRS） |
| 他仕様 | ヒューズ付 |
| 入力部 | |
|---|---|
| 絶縁方式 | フォトカプラ絶縁 |
| 定格入力電圧 | DC24V |
| 定格入力電流 | 約5mA |
| 使用電圧範囲 | DC19.2～26.4V（リップル率5%以内） |
| ON電圧 | 15V以上 |
| ON電流 | 3mA以上 |
| OFF電圧 | 3V以下 |
| OFF電圧 | 0.5mA以下 |
| 入力抵抗 | 約4.7kΩ |
| 入力形式 | シンクタイプ |
| 応答時間（ON→OFF） | 0.2ms以下（DC24V時） |
| 応答時間（OFF→ON） | 0.2ms以下（DC24V時） |
| 出力部 | |
|---|---|
| 絶縁方式 | フォトカプラ絶縁 |
| 定格負荷電圧 | DC24V |
| 使用電圧範囲 | DC19.2～26.4V（リップル率5%以内） |
| 最大負荷電流 | 約500mA/1点 3.6A/1コモン、（全点ON時225mA/1点） |
| 最大突入電流 | 1.0A 10ms以下 |
| OFF時漏洩電流 | 0.1mA |
| 出力形式 | シンクタイプ |
| 応答時間（ON→OFF） | 1.5ms以下（抵抗負荷） |
| 応答時間（OFF→ON） | 0.5ms以下 |
| サージキラー | なし |
| コモン方式 | 32点1コモン |
|---|---|
| 占有局数 | 1局32点割付 |
| I/Oユニット電源（電圧） | DC20.4～26.4V（リップル率5%以内） |
| I/Oユニット電源（電流） | 60mA以下（DC24V、全点ON時） |
| ノイズ耐量 | DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μs、ノイズ周波数45Hz、ノイズシュミレータによる |
| 耐電圧 | DC外部端子一括- アース間AC500V 1分間 |
| 絶縁抵抗 | DC外部端子一括- アース間DC500V 絶縁抵抗計にて10MΩ以上 |
| 質量 | 約210g |
| 外部接続方式 | 9極2ピースコネクタ（伝送路、ユニット電源端子、I/O電源端子、COM1、COM2） |
¥21341.00
