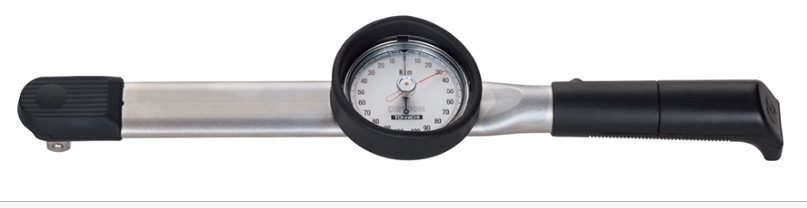

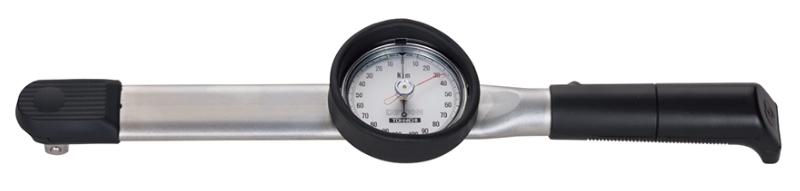

TOHNICHI东日表盘扭力板手DB120M5-S详询关159-0897-0566

五金工具类扳手 TOHNICHI东日表盘扭力板手DB120M5-S详询关159-0897-0566

TOHNICHI东日表盘扭力板手DB120M5-S详询关159-0897-0566

货号: #DB120M5-S

库存: 50

品牌:

¥0.00 ¥5464.00

简介

TOHNICHI东日表盘扭力板手DB120M5-S详询关159-0897-0566

分类: 五金工具类, 扳手,

产品详情

国际单位制型号			DB1.5N4-S	DB3N4-S	DB6N5-S	DB12N5-S	DB25N5- 1/4-S	DB25N5-S	DB50N-S	DB100N- 3/8-S	DB100N-S	-	-	-	DB200N-S	-	DB280N5- 1/2-S	DB280N5-S	DB420N-S
扭矩范围［N·m］	最小～最大		0.2～1.5	0.3～3	0.7～6	1.4～12	3.5～25		5～50	10～100		-	-	-	20～200	-	35～280		40～420
扭矩范围［N·m］	刻度		0.02	0.05	0.1	0.2	0.5			1		-	-	-	2	-	5
公制型号			15DB4-S	30DB4-S	DB60M5-S	DB120M5-S	DB250M5-1/4-S	DB250M5-S	DB500M-S	DB1000M-3/8-S	DB1000M-S	-	-	-	DB2000M-S	-	DB2800M5-1/2-S	DB2800M5-S	DB4200M-S
扭矩范围［Kgf·cm / Kgf·m］	最小～最大		kgf·cm 2～15	3～30	7～60	14～120	35～250		50～500	100～1000		-	-	-	200～2000	-	kgf·m 3.5～28		4～42
扭矩范围［Kgf·cm / Kgf·m］	刻度		kgf·cm 0.2	0.5	1	2	5			10		-	-	-	20	-	kgf·m 0.5
美制型号			DB13I- 2AS	DB26I- 2AS	DB40I- 2AS	DB75I- 2AS	DB150I- 2AS	DB150I- 3AS	DB300I- 3AS	DB600I- 3AS	DB600I- 4AS	DB25F- 3AS	DB50F- 3AS	DB50F- 4AS	DB100F- 4AS	DB175F- 4AS	-	DB250F- 6AS	DB350F- 6AS
扭矩范围［lbf·in / lbf·ft］	最小～最大		lbf·in 0～13	0～26	0～40	0～75	0～150		0～300	0～600		lbf·ft 0～25	0～50	0～50	0～100	0～175	-	0～250	0～350
扭矩范围［lbf·in / lbf·ft］	刻度		lbf·in 0.2	0.5		1	2		5	10		lbf·ft 0.5			1	2	-	5
适用螺栓	钢制螺栓		(M3.5)	M4 (M4.5)	M5、M6	(M7)	M8		M10	M12 (M14)		M10	M12 (M14)		M16 (M18)		M20		(M22)
适用螺栓	高压螺栓		M3 (M3.5)	M4	M4 (M4.5)	M5、M6	(M7)		M8	M10		M8	M10		(M14)		M16		(M18)
最大手力 P［N］			8.8	17.6	35.3	70.6	125		208	323		141.2	218.7		488	486.2	467		525
尺寸［mm］	有效长度	L	170				200		240	310		240	310		410	488	600		800
	全长	L’	205				245		320	400		320	400		500	580	690		890
	宽度	B	77.2																91
	刻度直径	D	69																81
	方头	a	6.35					9.53			12.7	9.53		12.7				19.05
	方头	b	7.5				8.5	11		12.4	14	11	12.4	14			17.7	20.5
	扳头	e	14				17								21.5		14.7		16.7
		h	34				38	40.5		41.9	43.5	40.5	41.9	43.5	47.2		49.3	52.1	57.1
		R	14				18.5								21.5				26
	本体	d	19				30.6		32	31.3		32	31.3		35.4				34
	本体	L0	95				110		140	180		140	180		230		300
重量［kg］			0.4						0.6	0.7		0.6	0.7		1		1.65		2.5
