MIKI PULLEY三木联轴器SFC-030SA2-10B-14B青岛平山郭15854210565

工控传动 MIKI PULLEY三木联轴器SFC-030SA2-10B-14B青岛平山郭15854210565

货号: #SFC-030SA2-10B-14B

库存: 17

品牌:

¥390.00 ¥200.00

MIKI PULLEY三木联轴器SFC-030SA2-10B-14B青岛平山郭15854210565

分类: 工控传动,

产品详情

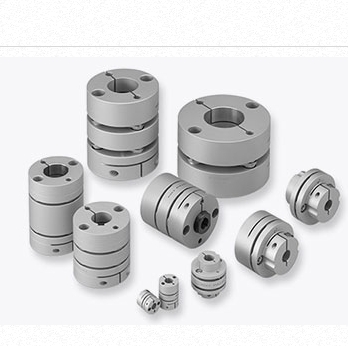

MIKI PULLEY三木联轴器SFC-030SA2-10B-14B青岛平山郭15854210565

超低惯性

夹紧毂的外径形状与所采用的孔径联动，孔径小则外径也随之缩小，将惯性控制在最低限度，最适合急加速运行。根据所采用的孔径组合，备有3种形状的型号。

简单・切实・无背隙

与轴的连接采用夹紧方式，只需紧固左右各1根螺栓即完成安装。夹紧毂耐振动·冲击性强，可牢固连接，传动完全依靠摩擦结合进行，没有背隙。联轴器两侧的夹紧毂使用专用夹具进行定心，确保了同心度。

【规格】

型号	形状类型	允许转矩 [N･m]	允许误差			最高转速 [min^-1]	扭转弹性常数 [N･m/rad]	轴向弹性常数 [N/mm]	转动惯量 [kg･m²]	质量[kg]
型号	形状类型	允许转矩 [N･m]	偏心[mm]	偏角[゜]	轴向[mm]	最高转速 [min^-1]	扭转弹性常数 [N･m/rad]	轴向弹性常数 [N/mm]	转动惯量 [kg･m²]	质量[kg]
SFC-002SA2	C	0.25	0.01	0.5	±0.04	10000	190	34	0.06×10^-6	0.003
SFC-005SA2	C	0.6	0.02	0.5	±0.05	10000	500	140	0.26×10^-6	0.007
SFC-010SA2	C	1	0.02	1	±0.1	10000	1400	140	0.58×10^-6	0.011
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10^-6	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10^-6	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.07×10^-6	0.034
	B								6.09×10^-6	0.041
	C								8.20×10^-6	0.049
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.44×10^-6	0.082
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10^-6	0.077
	B								22.55×10^-6	0.085
	C								29.25×10^-6	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	55.71×10^-6	0.159
	B								76.26×10^-6	0.177
	C								99.03×10^-6	0.206
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.0×10^-6	0.314
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	145.9×10^-6	0.283
	B								205.0×10^-6	0.326
	C								268.6×10^-6	0.385
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	710.6×10^-6	0.708
SFC-090SA2	C	180	0.02	1	±0.65	10000	100000	108	1236×10^-6	0.946
SFC-100SA2	C	250	0.02	1	±0.74	10000	120000	111	1891×10^-6	1.202
