德国SICK西克   激光扫描仪传感器  OD5-85W20      电/微   详询   赵15713876121

德国SICK西克   激光扫描仪传感器  OD5-85W20      电/微   详询   赵15713876121

德国SICK西克   激光扫描仪传感器  OD5-85W20      电/微   详询   赵15713876121

系统硬件 传感器头

测量范围 65 mm ... 105 mm 1) 2)

测量物体 自然物体

重复精度 1 µm 3)

线性度

漫反射 ± 20 µm 3)

镜面反射 ± 16 µm 3)

响应时间 ≥ 0.1 ms 4) 5)

输出时间 ≥ 0.1 ms

光源 红色激光

可见红光

光源种类 可见红光

激光等级 2 (IEC 60825-1:2014, EN 60825-1:2014) 6)

典型光点尺寸（距离） 260 µm x 1,200 µm (85 mm)

特殊任务 测量透明材料的厚度

其它功能

平均值设置 1 … 4,096x

可调节的测量频率（自动 / 0.1 ms ... 3.2 ms）

自动灵敏度调节

手动灵敏度调节

相互干扰

玻璃厚度测量

测量透明材料的厚度 2 mm ... 20 mm

常规说明

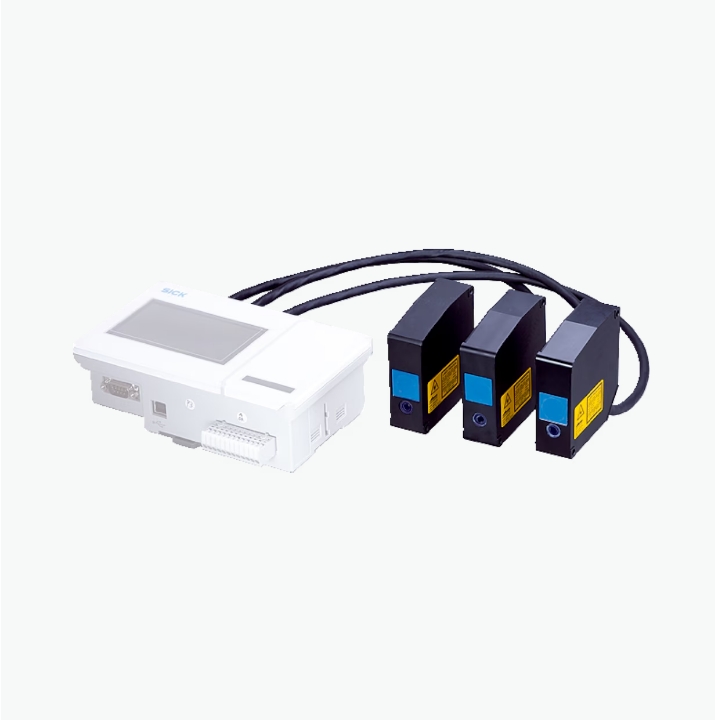

使用提示 OD Precision 传感器头可以与 AOD5-P/N1 组合使用或通过 RS-422 单独使用

安全技术参数

MTTFD 101 年

DCavg 0%

串行 ✔ , RS-422

备注 RS-232 可选通过外部评价单元 AOD5

数字输出

数量 5 1)

类型 PNP / NPN

最大输出电流 IA ≤ 100 mA

模拟输出端

数量 3 1) 2)

类型 电流输出 / 电压输出

电流 4 mA ... 20 mA, ≤ 300 Ω

电压 0 V ... 10 V 3)

关闭激光器入口 1 x 激光关闭

工作电压 UB DC 12 V ... 24 V 1)

预热时间 ≤ 5 min

显示器 LED，可选配评价单元上 4'' 彩色显示器

外壳防护等级 IP67

防护等级 III

尺寸(宽 x 高 x 深) 29 mm x 78 mm x 75 mm

外壳材料 金属 (铝)

挡风玻璃的材质 玻璃

重量 250 g 1)

连接类型 带插头的 0.5 m 电缆 2)

运行环境温度 –10 °C ... +50 °C

仓库环境温度 –20 °C ... +60 °C

相对空气湿度（非冷凝） 35 % ... 85 %

温度漂移 ± 0.01 % FS/K (FS = 满量程 = 传感器测量范围)

类型抗环境光能力

人造光: ≤ 3,000 lx

太阳光: ≤ 10,000 lx

抗振动性 10 Hz ... 55 Hz (振幅 1.5 mm，x、y、z 轴各 2 个小时)

抗冲击能力 50 G（x、y、z 轴各 3 次）
