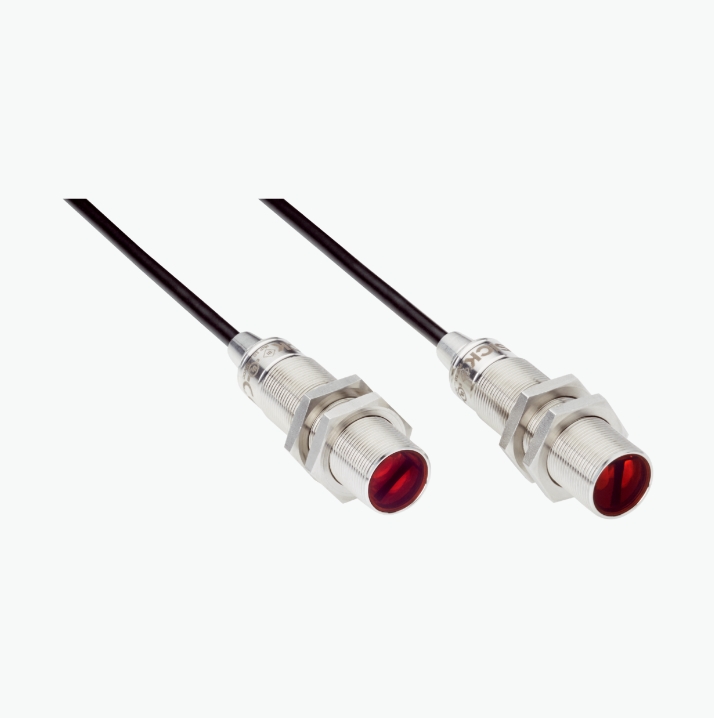

工作原理 对射式光电传感器

尺寸(宽 x 高 x 深) 18 mm x 18 mm x 73.5 mm

外壳形状（光束出口） 圆柱形

壳体长度 73.5 mm

可用的螺纹长度 49.3 mm

螺丝直径（外壳） M18 x 1

光轴 轴向

最大开关距离 0 m ... 15 m

感应距离 0 m ... 10 m

光源种类 红外线

光源 LED 1)

光点尺寸（距离） Ø 420 mm (10 m)

轴长 850 nm

设置 无

显示器

LED，绿色 状态指示灯

持续接通：上电

LED 黄色 光接收状态

持续接通：物体不存在

持续断开：物体存在

特殊应用 卫生和潮湿环境

工作电压 UB 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 30 mA

开关量输出 PNP

开关功能 补偿量

开关类型 明/暗切换 3)

信号电压 PNP 高电平/低电平 约 UV - (≤ 3 V)/ 约 0 V

输出电流 Imax. ≤ 100 mA 4)

响应时间 < 500 µs 5)

开关频率 1,000 Hz 6)

连接类型 电缆 4针, 2 m 7)

导线材料 塑料, PVC

导线横截面 0.14 mm²

导线直径 Ø 4.8 mm

保护电路

A 8)

B 9)

D 10)

防护等级 III

重量 190 g

外壳材料 金属, V4A (1.4404，316L) 不锈钢

材料、光学元件 塑料, PMMA

最大拧紧力矩 90 Nm

外壳防护等级

IP67

IP68 11)

IP69K 12)

供货范围 固定螺母（4 x）

电磁兼容性（EMC） EN 60947-5-2

测试输入端 发射器关闭通过 “Test” 0 V

运行环境温度 –25 °C ... +55 °C 13)

仓库环境温度 –30 °C ... +75 °C

UL 文件编号 E348498

零件订货号 2091363 GRS18-D1121V 2091364 GRE18-P1111V
