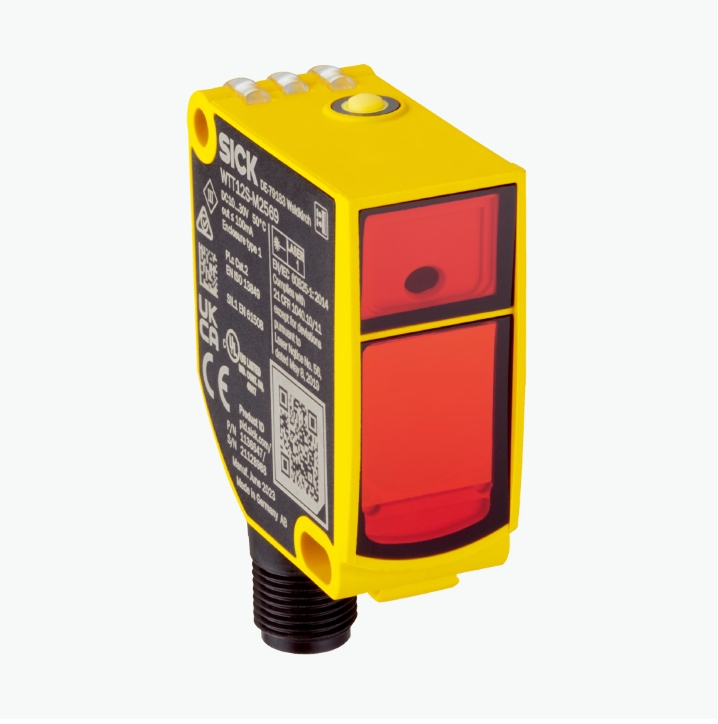

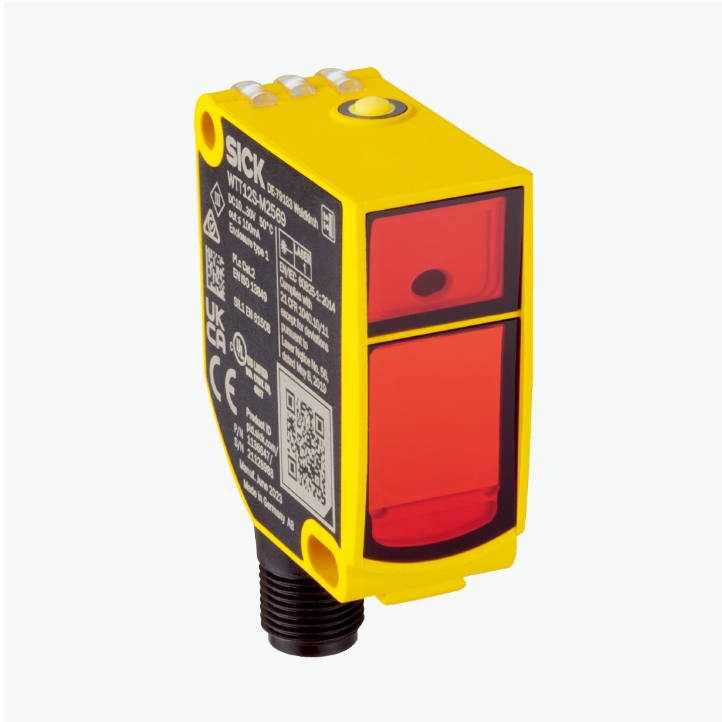

德国SICK西克   激光距离传感器   WTT12S-M2569               电/微    详询    赵15713876121

德国SICK西克   激光距离传感器   WTT12S-M2569               电/微    详询    赵15713876121

德国SICK西克   激光距离传感器   WTT12S-M2569               电/微    详询    赵15713876121

工作原理 漫反射光电传感器

工作原理详细信息 传感器与参照物或参考面之间的物体

外壳形状（光束出口） 方形

安全检测范围 150 mm ... 2,000 mm, 漫反射为 6% 或更高的目标。激光束以 90°的入射角照射到目标表面，光点被目标全部覆盖。传感器前部到参考表面的距离：150 mm ... 2,000 mm，传感器前部/物体表面的距离：> 50 mm，物体表面/参考表面的距离：> 85 mm 1)

光源种类 可见红光

光源 激光 2)

光点尺寸（距离） Ø 15 mm (触发感应距离内)

最大脉冲功率 < 250 mW

轴长 658 nm

脉冲宽度 0.004 µs

激光等级 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)

设置 单示教按键 (1 x)

安全技术参数

安全完整性等级 SIL 1 (IEC 61508)

SRS/SRSS 性能等级 C (IEC TS 62998-1)

性能等级 PL c (ISO 13849-1)

类别 类别 2 (ISO 13849-1)

MTTFD 138 年 (ISO 13849-1)

PFHD（每小时危险失效率） 3,3 x 10-7

DCavg 60 %

TM（持续运行时间） 20 年 (ISO 13849-1, 使用率：60%)

最大要求速率 36 /h

测试速率（外部测试） 至少是平均预期需求率的 100 倍（ISO 13849-1）

工作电压 UB 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 ≤ 25 mA 3)

开关量输出 反向脉冲：PNP/NPN

开关量输出（电压）

LOW ≤ 3 V

HIGH ≥ Uv - 4 V

开关功能 调制 10 Hz ± 2% 矩形波，50% 工作周期

开关量输出数量 1

开关类型 亮通

响应时间

指向物体的数字输出 5 ms

数字输出至测试输入端 10 ms

测试输入端行为 Low：偏移从 –35 mm 切换为 +35 mm

测试输入端电压

LOW ≤ 3 V

HIGH ≥ Uv - 4 V

数字输入端数量 1

输入功能 诊断

保护电路

A 4)

B 5)

C 6)

防护等级 III

外壳防护等级 IP67

预热时间 < 15 min 7)

初始化时间 < 300 ms

尺寸(宽 x 高 x 深) 20 mm x 49.6 mm x 44.2 mm

外壳材料 塑料, VISTAL®

材料、光学元件 塑料, PMMA

重量 48 g

连接类型 M12公插头，5 针

运行环境温度 –35 °C ... +50 °C 1)

仓库环境温度 –40 °C ... +70 °C

类型抗环境光能力

人造光: 50 klx

太阳光: 50 klx

抗冲击能力

30 g (沿 X、Y 和 Z 轴分别产生 3 次正向冲击和 3 次负向冲击，总共 18 次冲击 (EN60068-2-27)) 11 ms

25 g (沿着 X、Y、Z 轴的 1,000 次正向和 1,000 次负向冲击，总计 6,000 次冲击 (EN60068-2-27)) 6 ms

抗振动性

20 Hz ... 1,000 Hz (1 g，用于 X、Y、Z 轴，1 倍频程/分钟 (EN60068-2-6))

20 Hz ... 2,000 Hz (10 g，RMS/轴 (EN 60068-2-64))
