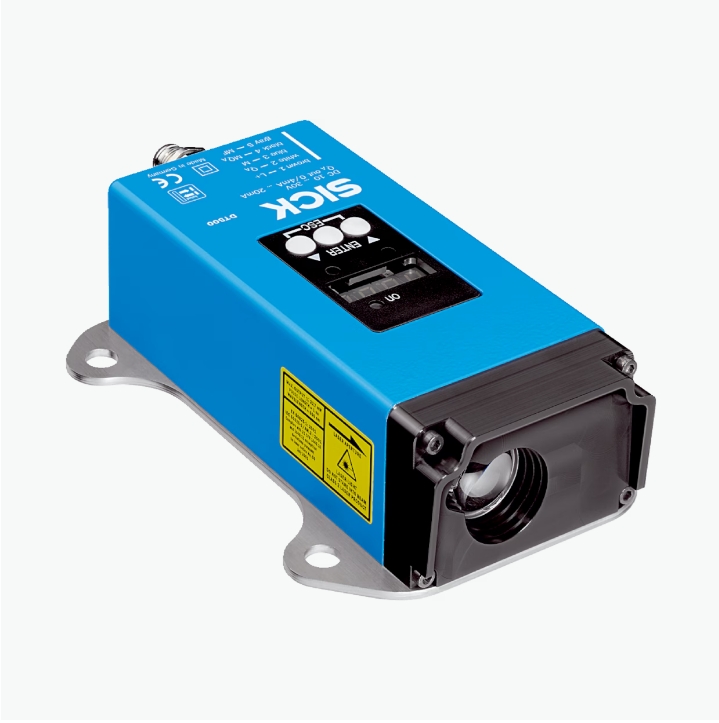

德国SICK西克   激光距离传感器  DT1000-S11101       电/微   详询   赵15713876121

德国SICK西克   激光距离传感器  DT1000-S11101       电/微   详询   赵15713876121

德国SICK西克   激光距离传感器  DT1000-S11101       电/微   详询   赵15713876121

测量原理 HDDM+

测量范围

0.2 m ... 155 m, 6% 漫反射 1) 2) 3)

0.2 m ... 460 m, 90% 漫反射 1) 2) 3)

测量物体 自然物体

分辨率 0.001 mm ... 100 mm, 可设置 4)

重复精度 ≥ 1 mm, 参见重复精度特征曲线 1) 5) 6) 7)

测量准确度 Typ. ± 15 mm 8) 9)

响应时间 3 ms ... 384 ms 7)

测量周期时间

1 ms

4 ms

16 ms

64 ms

128 ms

输出时间 ≥ 1 ms 10)

光源

红外线 (905 nm, 测量激光)

可见红光 (650 nm, 对准辅助设备)

激光等级 1, 即使在同时运行测量和校准激光时 (IEC 60825-1:2014, EN 60825-1:2014)

典型光点尺寸（距离）

5 mm x 20 mm (在 1 m) 11)

20 mm x 20 mm (在 5 m) 11)

35 mm x 25 mm (在 10 m) 11)

150 mm x 50 mm (50 m 时) 11)

290 mm x 80 mm (在 100 m) 11)

570 mm x 140 mm (200 m 时) 11)

过滤器

雨雪过滤器

烟雾过滤器

动态距离平均值

卡尔曼滤波器

动态速度平均值

最大表面温度 +1,400 °C 12)

其它功能

选择相关距离和信号电平范围

选择所选距离和信号电平范围中的第一个或最后一个回声

平均激光使用寿命（25 °C 时） 100,000 h 13)

最大移动速度 128 m/s

安全技术参数

MTTFD 101 年

DCavg 0%

Ethernet ✔ , TCP/IP

功能 参数设置, 测量数据输出

数据传输率 10/100 Mbit/s

串行 ✔ , RS-422

备注 可切换至 SSI

功能 参数设置, 测量数据输出

SSI ✔

备注 可切换至 RS-422

功能 测量数据输出

输入/输出

In1/Q1 数字输入、数字输出 (可切换)

QA/Q2 模拟输出、数字输出 (可切换)

Q3 数字输出端

Q4 数字输出端

In2 数字输入

数字输入 内部下拉电路

开关电压 HIGH：最小 13 V ... 最大工作电压开关电压 LOW：最大 5 V开关功能：禁用测量激光，启用校准激光，预设

数字输出

数量 2 ... 4 1) 2)

类型 反向脉冲：PNP/NPN

最大输出电流 IA ≤ 100 mA

模拟输出端

数量 1

类型 电流输出

电流 4 mA ... 20 mA 3)

分辨率 16 bit

工作电压 UB DC 18 V ... 30 V, 反极性保护

功耗

≤ 22 W, 加热装置关闭时 1)

≤ 35 W, 加热装置接通时 1)

残余纹波 ≤ 5 Vss 2)

初始化时间 > 15 s

显示器 图形化电阻式触摸屏, 状态 LED 灯

外壳防护等级

IP65 3)

IP67 3)

防护等级 III (EN 61140)

尺寸(宽 x 高 x 深) 84 mm x 104.4 mm x 140.5 mm

外壳材料 金属 (铝合金 (AlSi12))

挡风玻璃的材质 玻璃

重量 980 g

连接类型 圆形插头连接器 M12 x 1

运行环境温度

–40 °C ... +55 °C 1)

–40 °C ... +95 °C, 带冷却外壳运行

仓库环境温度 –40 °C ... +75 °C

最大相对空气湿度（非冷凝） ≤ 95 %

空气压力影响 0.3 ppm/hPa

温度影响 –1 ppm/K

温度漂移 Typ. 0.25 mm/K

类型抗环境光能力 ≤ 100,000 lx

机械强度

冲击：30 g / 6 ms，根据 DIN EN 60068-2-27 (Ea)，6 轴

持续冲击：25 g / 6 ms，根据 DIN EN 60068-2-27（疲劳），500 冲击，6 轴
