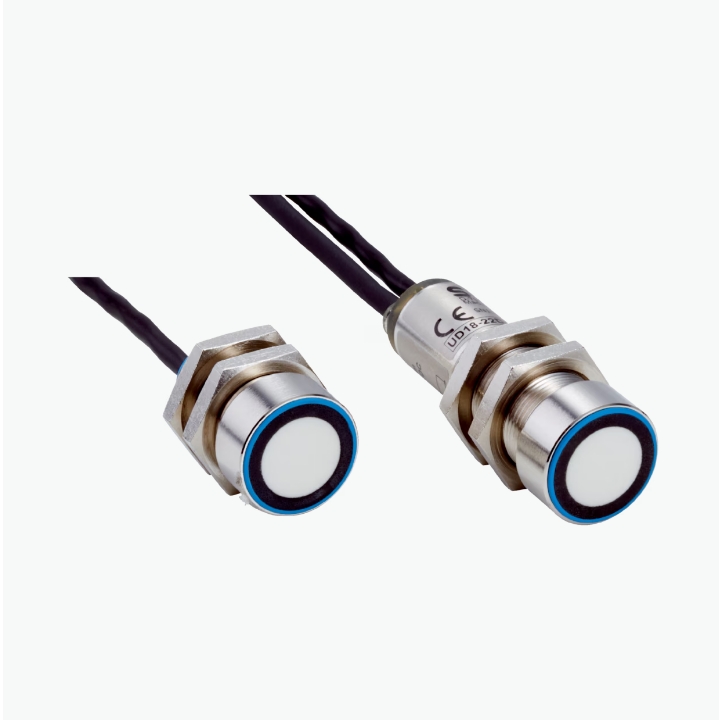

德国SICK西克    超声波距离传感器     UD18-22DC221    电/微   详询   赵15713876121

德国SICK西克    超声波距离传感器     UD18-22DC221    电/微   详询   赵15713876121

德国SICK西克    超声波距离传感器     UD18-22DC221    电/微   详询   赵15713876121

安装距离 30 mm ... 70 mm, 50 mm ± 3 mm（出厂设置）

测量物体 自然物体

分辨率 1 材料层

响应时间 5.5 ms 1)

开关频率 100 Hz

输出时间 5 ms, 触发器模式：< 0.5 ms 1)

超声波频率（标准值） 200 kHz

其它功能 3 种可选灵敏度级别, 示教多达 4 种不同灵敏度级别, 在设备运行时切换灵敏度级别, 通过 Connect+ 软件可配置 2)

盲区 7 mm ... 7 mm (分别在发射器和接收器之前)

可靠的角偏差 ± 45° 从垂直线至材料层

可检测的材料

标有克重的纸: 100 g/m² ... 2,000 g/m²

金属涂覆的弯管和薄膜: ≤ 5 mm

自粘薄膜、板材: ≤ 2 mm

瓦楞纸板：单轴的 F、N 和 G 轴类型

日本和纸 (Washi)

晶片

电路板

数字输出

数量 2 1) 2)

类型 PNP

功能 Q1：双层输出信号切换装置，Q2：无材料/单层输出信号切换装置，分别常闭

最大输出电流 IA ≤ 200 mA

控制输入端 3 x

工作电压 UB DC 20 V ... 30 V 1)

功耗 ≤ 1.5 W 2)

初始化时间 < 300 ms

显示器 2 x LED

外壳防护等级 IP65

防护等级 III

尺寸(宽 x 高 x 深) 18 mm x 18 mm x 64 mm

设计构造 圆柱形

发射出口 直头

外壳材料 金属 (黄铜镀镍，PBT/PA, 超声波换能器：聚氨酯泡沫、环氧树脂与玻璃成分)

重量 160 g

螺纹尺寸 M18 x 1

连接类型

末端开放式连接电缆：7 x 0.25 mm2，2 m，PUR

发射器：连至接收器的连接电缆，配有 M8 插头，3 针，1 m，PUR

接收器：连至发射器的连接电缆配有 M8 插座，3 针，1.2 m，PUR

运行环境温度 +5 °C ... +60 °C

仓库环境温度 –40 °C ... +85 °C
