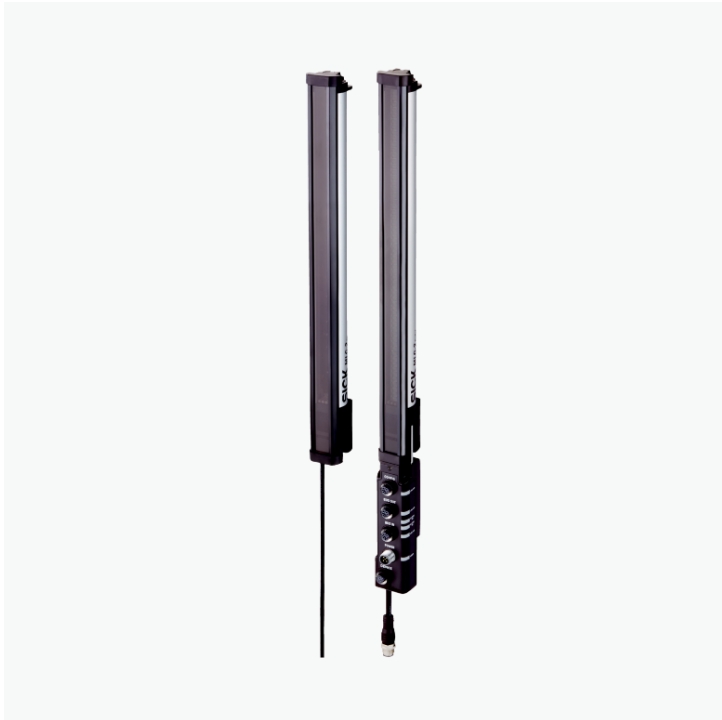

德国SICK西克  自动化光栅    MLG02N-0295N13201    电/微  详询  赵15713876121

德国SICK西克  自动化光栅    MLG02N-0295N13201    电/微  详询  赵15713876121

德国SICK西克  自动化光栅    MLG02N-0295N13201    电/微  详询  赵15713876121

设备规格 ProNet - Advanced functionality incl. fieldbus

传感器原理 接收器/发射器

最小可检测物体 （MDO） 2.5 mm, 4.5 mm 1) 2) 3)

光束距离 2.5 mm

同步方式 电缆

光束数量 119

监控高度 295 mm

软件功能（默认）

Q1 就位监控

地址 —

波特率 RS-485 —

运行模式

标准 ✔

Transparent ✔

防尘防日光 ✔

功能

十字光线 ✔

射束消隐 ✔

高速扫描 ✔

高测量准确度 ✔

应用

开关量输出 Object recognition/object width

Object recognition

Height classification

Hole detection/hole size

Outside dimension/inside dimension

Object position

Hole position

区域定义

数据接口 目标检测

Hole detection

Object height measurement

Measurement of external dimension

Measurement of inside dimension

Measurement of object position

Measurement of hole position

包含在供货范围内

1 个发射器

1 个接收器

1 x 现场总线模块

4/6 × QuickFix 支架（监控高度超过 2 m 时需要 6 个 QuickFix 支架）

1 份快速入门指南

光源 LED, 红外线

轴长 850 nm

供电电压 Uv DC 19.2 V ... 28.8 V 1)

消耗电流， 发射器 60.95 mA 2)

消耗电流， 接收器 143.8 mA 2)

现场总线模块消耗电流 115 mA

残余纹波 < 5 Vss

输出电流 Imax. 100 mA

输出负载，电容 100 nF

输出负载，感应 1 H

初始化时间 < 1 s

开关量输出 反向脉冲：PNP/NPN

连接类型

M12公插头，5 针, 0.22 m

M12 插头，12 针, 0.21 m

外壳材料 铝

显示器 LED

外壳防护等级 IP65, IP67

 3)

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

防护等级 III

重量 0.849 kg

前镜 PMMA

选配 无

UL 文件编号 NRKH.E181493 (传感器)

抗冲击能力

持续性冲击 10 g，16 ms，1000次

一次性冲击 15 g，11 ms，每轴3次

抗振动性 正弦波形 10-150 Hz 5 g

电磁兼容性 EN 60947-5-2

抗环境光能力

直接: 150,000 lx 1)

间接: 200,000 lx 2)

运行环境温度 –30 °C ... +55 °C

仓库环境温度–40 °C ... +70 °C
