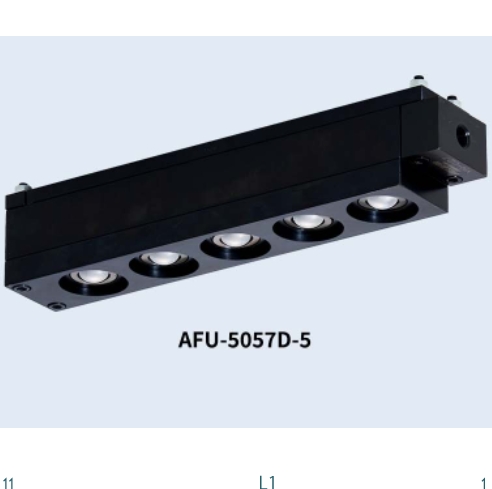

freebear福力百亚方槽插入型万向球单元AFU-5057D

搬运工具类滚珠单元 freebear福力百亚方槽插入型万向球单元AFU-5057D

freebear福力百亚方槽插入型万向球单元AFU-5057D

freebear福力百亚方槽插入型万向球单元AFU-5057D

货号: #AFU-5057D

库存: 470

品牌: FREEBEAR福力百亚

¥1747.00 ¥744.00

简介

freebear福力百亚方槽插入型万向球单元AFU-5057D

分类: 搬运工具类, 滚珠单元,

产品详情

freebear福力百亚方槽插入型万向球单元AFU-5057D

freebear福力百亚方槽插入型万向球单元AFU-5057D

型号	本体尺寸（mm）				自重	使用空气压力								Data Download （DXF/PDF）

	L	L1	L2	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
						负荷能力
						kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-5057D-1	100	74	75	–	1.7	0.39	39.3	0.51	52.0	0.64	65.3	0.77	78.5	DXF PDF
AFU-5057D-2	150	124	125	50	2.7	0.77	78.5	1.02	104.0	1.28	130.5	1.54	157.0	DXF PDF
AFU-5057D-3	200	174	175	2×P50=100	3.7	1.16	117.8	1.53	156.0	1.92	195.8	2.31	235.6	DXF PDF
AFU-5057D-4	250	224	225	3×P50=150	4.7	1.54	157.1	2.04	208.0	2.56	261.0	3.08	314.1	DXF PDF
AFU-5057D-5	300	274	275	4×P50=200	5.6	1.93	196.3	2.55	260.0	3.20	326.3	3.85	392.6	DXF PDF
AFU-5057D-6	350	324	325	5×P50=250	6.6	2.31	235.6	3.06	312.0	3.84	391.6	4.62	471.1	DXF PDF
AFU-5057D-7	400	374	375	6×P50=300	7.6	2.70	274.8	3.57	364.0	4.48	456.8	5.39	549.6	DXF PDF
AFU-5057D-8	450	424	425	7×P50=350	8.6	3.08	314.1	4.08	416.0	5.12	522.1	6.16	628.1	DXF PDF
AFU-5057D-9	500	474	475	8×P50=400	9.5	3.47	353.4	4.59	468.0	5.76	587.4	6.93	706.7	DXF PDF
AFU-5057D-10	550	524	525	9×P50=450	10.5	3.85	392.6	5.10	520.1	6.40	652.6	7.70	785.2	DXF PDF
万向球1个						0.39	39.3	0.51	52.0	0.64	65.3	0.77	78.5

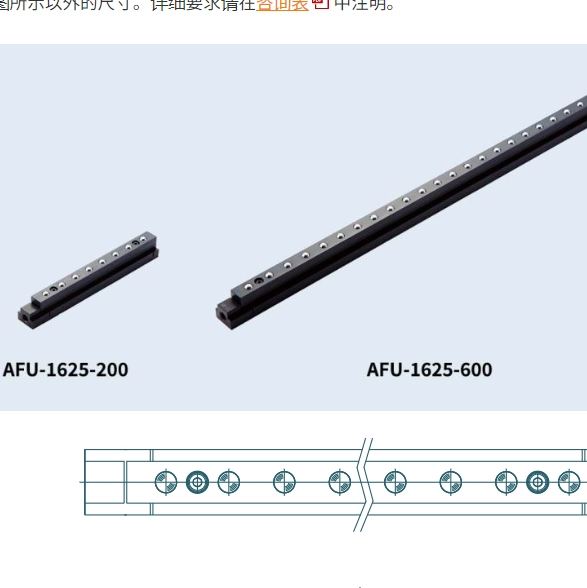

freebear福力百亚T型槽插入型万向球单元AFU-1625系列
¥120.00

freebear福力百亚T型槽插入型万向球单元AFU-1625系列

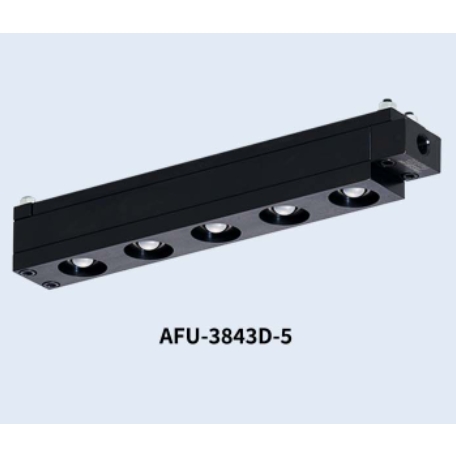

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D
