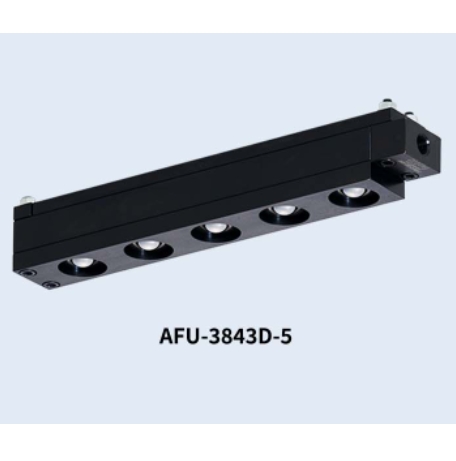

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

搬运工具类滚珠单元 freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

货号: #AFU-3843D

库存: 7

品牌: FREEBEAR福力百亚

¥5465.00 ¥1574.00

简介

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

分类: 搬运工具类, 滚珠单元,

产品详情

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

freebear福力百亚万向球方槽插入型万向球单元AFU-3843D

型号	本体尺寸（mm）				自重	使用空气压力								Data Download （DXF/PDF）

	L	L1	L2	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
						负荷能力
						kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-3843D-1	90	64	65	–	0.9	0.20	19.9	0.24	24.5	0.31	31.6	0.39	39.8	DXF PDF
AFU-3843D-2	140	114	115	50	1.5	0.39	39.8	0.48	48.9	0.62	63.2	0.78	79.5	DXF PDF
AFU-3843D-3	190	164	165	2×P50=100	2.0	0.59	59.7	0.72	73.4	0.93	94.8	1.17	119.3	DXF PDF
AFU-3843D-4	240	214	215	3×P50=150	2.6	0.78	79.6	0.96	97.9	1.24	126.4	1.56	159.1	DXF PDF
AFU-3843D-5	290	264	265	4×P50=200	3.2	0.98	99.4	1.20	122.4	1.55	158.1	1.95	198.8	DXF PDF
AFU-3843D-6	340	314	315	5×P50=250	3.7	1.17	119.3	1.44	146.8	1.86	189.7	2.34	238.6	DXF PDF
AFU-3843D-7	390	364	365	6×P50=300	4.3	1.37	139.2	1.68	171.3	2.17	221.3	2.73	278.4	DXF PDF
AFU-3843D-8	440	414	415	7×P50=350	4.9	1.56	159.1	1.92	195.8	2.48	252.9	3.12	318.2	DXF PDF
AFU-3843D-9	490	464	465	8×P50=400	5.4	1.76	179.0	2.16	220.3	2.79	284.5	3.51	357.9	DXF PDF
AFU-3843D-10	540	514	515	9×P50=450	6.0	1.95	198.9	2.40	244.7	3.10	316.1	3.90	397.7	DXF PDF
万向球1个						0.20	19.9	0.23	24.5	0.31	31.6	0.39	39.8

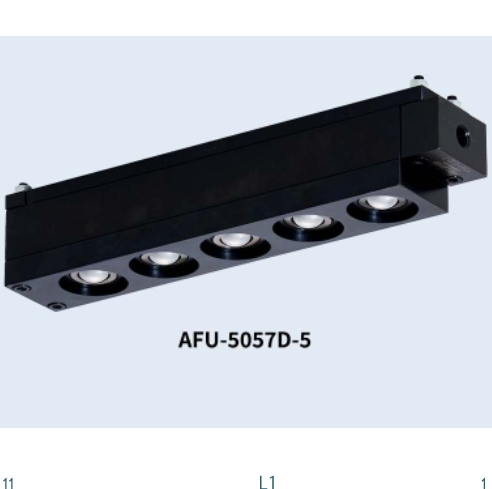

freebear福力百亚方槽插入型万向球单元AFU-5057D
¥744.00

freebear福力百亚方槽插入型万向球单元AFU-5057D

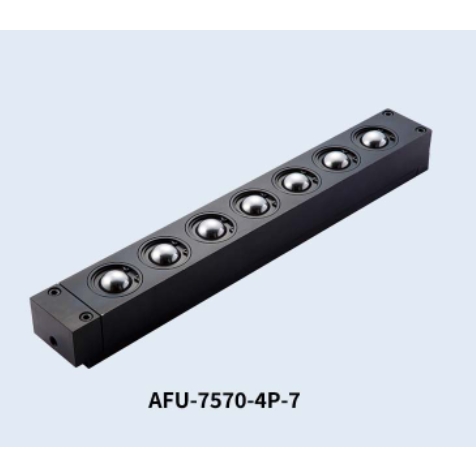

freebear福力百亚方槽插入型万向球单元AFU-7570-4P
