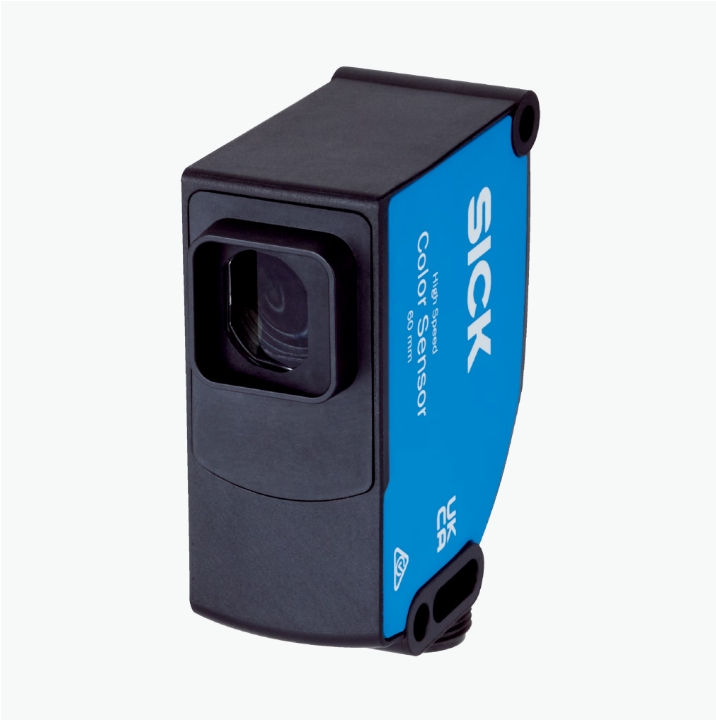

德国SICK西克   颜色传感器    CSS-WBFA54115AA10Z        电/微  详询   赵15713876121

德国SICK西克   颜色传感器    CSS-WBFA54115AA10Z        电/微  详询   赵15713876121

德国SICK西克   颜色传感器    CSS-WBFA54115AA10Z        电/微  详询   赵15713876121

尺寸(宽 x 高 x 深) 26 mm x 62 mm x 47.5 mm

感应距离 60 mm

感应距离公差 ± 9 mm

外壳形状 S housing

光源 LED, RGB 1)

LED 风险组标记 1

轴长 460 nm, 530 nm, 625 nm

光线出口 长的设备面

光点尺寸 Ø 12 mm

光点位置 圆形，大号

示教功能程序

单值示教

多值示教

颜色模式

C（Color，彩色）

C + I（Color + Illumination，彩色 + 照明）

输出模式

标准模式/自适应模式下 2 种颜色

编码模式下 3 种颜色

灵敏度调整 无级：0 ... 999

可用任务库 4

输出（端口）

2 x 硬件开关量输出

24 x 虚拟开关量输出，通过 IO-Link

预设值 无

供电电压 10.8 V DC ... 28.8 V DC 1)

残余纹波 ≤ 5 Vss 2)

电流消耗 < 120 mA 3)

开关频率 13.8 kHz

响应时间 36 µs

抖动 18 µs

开关量输出 反向脉冲：PNP/NPN

开关量输出（电压） 推挽式：PNP/NPN HIGH = UV - 3 V/LOW ≤ 3 V

输出电流 Imax. 100 mA 4)

示教功能输入 （ET） 示教：U = 10 V ... < UV

输入，消隐输入 （AT） 空白：U = 10 V ~ < Uv

存储时间 （ET） 3 秒，非易失性存储

连接类型 M12公插头，5 针

防护等级 III

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

外壳防护等级 IP67

重量 68 g

外壳材料 VISTAL®

材料、光学元件 玻璃

IO-Link ✔ , IO-Link

VendorID 26

DeviceID HEX 80028E

DeviceID DEC 8389262

过程数据结构

Bit 0 = QL1 的切换信号

Bit 1 = 空

Bit 2 = 过程质量警报

Bit 3 ~ 5 = 发射颜色

Bit 6 ~ 15 = 发射颜色测量值

数字输出 Q1, Q2

数量 2

数字输入 In1, In2

数量 2

运行环境温度 –20 °C ... +60 °C

仓库环境温度 –25 °C ... +75 °C

冲击负荷 符合 IEC 60068-2-27 标准 (30 g/11 ms)

UL 文件编号 E181493
