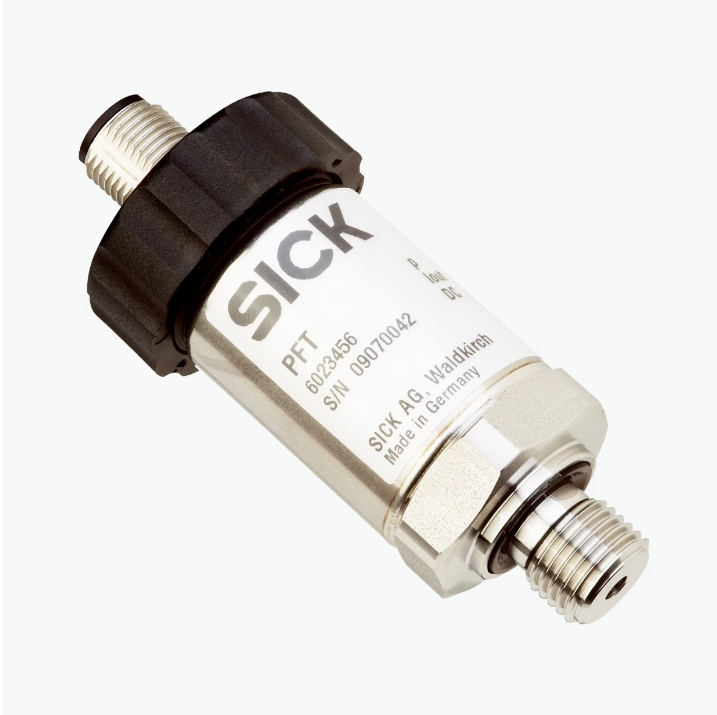

德国SICK西克     压力传感器    PFT-FRB040SF2OSSAMSSZ         电/微   详询   赵15713876121

德国SICK西克     压力传感器    PFT-FRB040SF2OSSAMSSZ         电/微   详询   赵15713876121

德国SICK西克     压力传感器    PFT-FRB040SF2OSSAMSSZ         电/微   详询   赵15713876121

介质 液体和气体

压力类型 表压

压力单位 bar

测量范围 0 bar ... 40 bar

工艺过程温度 –30 °C ... +100 °C

最大加载 RA

4 mA ... 20 mA，2 线制 (RA ≤ (L+ – 10 V)/0.02 A [Ω])

0 V ... 5 V，3 线制 (RA > 5 kΩ)

0 V ... 10 V， 3 线制 (RA > 10 kΩ)

输出信号 4 mA ... 20 mA， 2 线制

特性 无

过程接口 G ½

O 型环齐平式 B

接液部件 齐平膜：1.4571 不锈钢，使用 NBR O 或 FKM O 型密封圈（集成冷却通道时为 FKM）

内部导压液 合成油（压力测量范围 > 25 bar 时不可用于非齐平膜）

压力端口 齐平膜

外壳材料 不锈钢 1.4571

连接类型 圆形插头连接器 M12 x 1，4 针

供电电压 10 V DC ... 30 V DC

电气安全性

过压保护：36 V DC

短路保护：QA 至 M

极性反接保护：L+ 至 M

外壳防护等级：III

电压保护 500 V DC, NEC Class-02 电源 (低电压低电流，最大功率 100 VA，含故障时)

CE 认证

压力设备指令：2014/68/EU

电磁兼容性指令：2004/108/EC、EN 61326-2-3

重量传感器 大约 200 g

密封件 NBR

外壳防护等级 IP67 1)

外壳防护等级：III ✔

MTTF 403 年

非线性度 ≤ ± 0.2 %, 量程（最佳拟合直线，BFSL），符合 IEC 61298-2 标准

准确度 ≤ ± 0.5 % 量程

不可重复性 ≤ ± 0.1 % 量程

响应时间（10% ... 90%） ≤ 1 ms 当测量介质温度 < –30 °C、压力测量范围小于 25 bar 或使用齐平膜时， ≤ 10 ms

长期运行稳定性：漂移/年 ≤ ± 0.2 % 量程（在参考条件下）

额定温度范围内的温度系数

零点平均温度系数：≤ 0.2% 量程/ 10 K（压力测量范围 ≤ 0.25 bar 时，< 0.4%）

量程平均温度系数：≤ 0.2% 量程/10 K

额定温度范围 0 °C ... +80 °C

使用寿命 至少 1 亿次负载变化

环境温度 –20 °C ... +80 °C

储存温度范围 –40 °C ... +100 °C, 带齐平膜和集成冷却通道：–20 °C ... +100 °C

冲击负荷

1000 g，符合 IEC 60068-2-27 标准（机械冲击）

400 g，符合 IEC 60068-2-27 标准（机械冲击），集成冷却通道变型

振动负荷

20 g，符合 IEC 60068-2-6 标准（共振振动）

10 g，符合 IEC 60068-2-6 标准（共振振动），集成冷却通道变型
