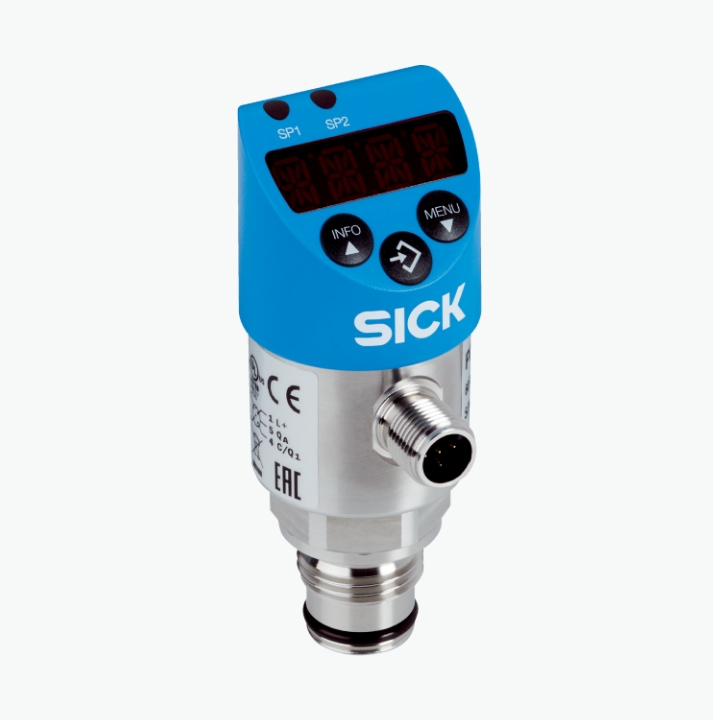

德国SICK西克     压力传感器   PBS2-CB025SG2SS0NMA0Z          电/微   详询   赵15713876121

德国SICK西克     压力传感器   PBS2-CB025SG2SS0NMA0Z          电/微   详询   赵15713876121

德国SICK西克     压力传感器   PBS2-CB025SG2SS0NMA0Z          电/微   详询   赵15713876121

介质 液体和气体

压力类型 真空和±-测量范围

压力单位 bar

测量范围

–1 bar ... 24 bar

–14.5 psi ... 348 psi

工艺过程温度 –20 °C ... +85 °C

最大加载 RA

4 mA ... 20 mA (RA ≤ 0.5 kΩ)

0 V ... 10 V， 3 线制 (RA > 10 kΩ)

零点补偿 最大 + 3% 量程

输出信号 IO-Link/PNP/NPN + 4 mA ... 20 mA / 0 V ... 10 V

外壳可旋转

显示屏与带电气连接的外壳间最大旋度：330 °

外壳与过程连接最大旋度：320°

显示屏

14 段 LED，红色，4 位，数字高度 9 mm，电子式可旋转 180°

刷新率：1000、500、200 和 100 ms（可调）

过程接口 G ¼ 内螺纹

接液部件

压力连接件：316L 不锈钢

压力传感器：316L 不锈钢（0 bar ... 10 bar 表压，13-8 PH 不锈钢）

内部导压液 合成油（仅用于测量范围 < 0 bar ... 10 bar 和 ≤0 bar ... 25 bar 绝压）

压力端口 3.5 mm Standard

外壳材料 下部：304 不锈钢, 塑料头：PC + ABS, 按钮：TPE-E, 显示窗口：PC

连接类型 圆形插头连接器 M12 x 1，4 针

供电电压 15 V DC ... 35 V DC

电流消耗

45 mA（针对无模拟输出的配置）

70 mA（针对有模拟输出的配置）

总电流消耗 最大 600 mA（包括合闸电流）

电气安全性

外壳防护等级：III

过压保护：40V DC

短路保护：QA、Q1、Q2 至 M

极性反接保护：L+ 至 M

绝缘电压 500 V DC

CE 认证 电磁兼容性指令：2014/30 / EU (EN 61326-1:2013; EN 61326-2-3:2013), 压力设备指令：2014/68 / EU, 危险物质 (RoHS)：2011/65/EU (EN 50581:2012)

重量传感器 大约 220 g

密封件 无密封件

外壳防护等级 IP67 1)

外壳防护等级：III ✔

MTTF 104 年

非线性度 ≤ ± 0.25 %, 量程（最佳拟合直线，BFSL），符合 IEC 61298-2 标准

准确度 ≤ ± 0.5 % 量程

设置开关量输出灵敏度 ≤ ±0.5% 量程

过度状态持续时间 ≤ 5 ms

长期运行稳定性：漂移/年

≤ ± 0.1 % 量程 符合 IEC 61298-2 标准

≤ 0.2 % 量程 根据 IEC 61298-2 适用于测量范围 ≤ 0.6 bar 或齐平膜 (0 psi ~ 10 psi)

额定温度范围内的温度系数

零点平均温度系数：≤± 0.16% 量程 / 10 K

量程平均温度系数 ≤± 0.16% 量程 / 10 K

额定温度范围 0 °C ... +80 °C

使用寿命 至少 1 亿次负载变化

环境温度 –20 °C ... +80 °C

储存温度范围 –20 °C ... +70 °C

相对湿度 ≤ 75 %

冲击负荷 50 g，6 ms 符合 IEC 60068-2-27 标准（机械冲击）

振动负荷 20 g，10 Hz ... 2,000 Hz（IEC 60068-2-6，针对共振振动）
