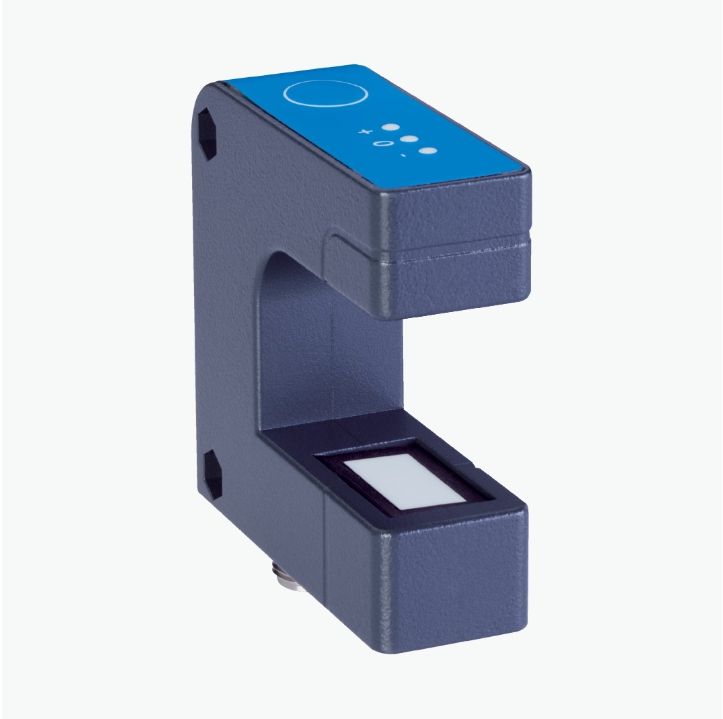

德国SICK西克  槽形传感器  UFW3-43B717IZZ      电/微   详询  赵15713876121

德国SICK西克  槽形传感器  UFW3-43B717IZZ      电/微   详询  赵15713876121

德国SICK西克  槽形传感器  UFW3-43B717IZZ      电/微   详询  赵15713876121

工作原理 超声波技术

尺寸(宽 x 高 x 深) 23.5 mm x 67 mm x 67.5 mm

外壳形状 槽形形状

槽型宽度 30 mm

叉形深度 43 mm

检测范围 12 mm

重复精度 ± 0.1 mm

分辨率 0.01 mm

设置 示教按键, 电缆 (One Point Adjustment, Two Point Adjustment, analog output: current/voltage, rising/falling analog output)

示教功能程序

One Point Adjustment

Two Point Adjustment

供电电压 20 V DC ... 30 V DC 1)

残余纹波 < 10 % 2)

电流消耗 60 mA 3)

超声波频率 170 kHz

响应时间 5.1 ms

开关量输出 反向脉冲：PNP/NPN

开关量输出（电压） 推挽式：PNP/NPN 高位 = UV - < 3 V / 低位：≤ 3 V

输出电流 Imax. 100 mA

初始化时间 < 300 ms

连接类型 M12公插头，5 针

防护等级 III 4)

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

外壳防护等级 IP65

重量 大约 190 g

外壳材料

压铸锌

PBT

材料，感应面 超声波换能器：聚氨酯泡沫、环氧树脂与玻璃成分

显示器

绿色 LED 指示灯：中心位置或者在开关窗口以内

黄色 LED 指示灯：在中心位置或开关窗口以外

IO-Link ✔ , V1.1

数据传输率 COM3 (230,4 kBaud)

周期时间 4 ms

VendorID 26

DeviceID HEX 8389419

DeviceID DEC 0x80032B

过程数据长度 32 Bit

流程数据结构 A

Bit 0 = QL1 的切换信号

Bit 1 ~ 7 = 空

Bit 8 … 15 = Skala

位16 ... 31 = 量測值

模拟输出端 QA

数量 1

类型 电流输出 / 电压输出

电流 4 mA ... 20 mA

电压 0 V ... 10 V

数字输出 Q1

数量 1
