电感式接近开关 - factor 1 - all metals

衰减因子为1 – 任何金属上都有相同的感应距离

增强感应距离，提供最高可靠性

得益于产线最后的统一校准，产品一致性非常高

即使在苛刻环境中也能保持坚固可靠

温度与长期开关动作稳定性

基本参数

安装方式

齐平

特殊型号

校正因子 = 1

额定感应距离 Sn

2 mm

可靠感应距离 Sa

≤ 81 % of Sn

实际感应距离 Sr

± 10 % von Sn

迟滞

3 … 20 % Sr

输出指示灯

红色LED

典型校正因子

低碳钢100%，不锈钢100%，铝100%，铜100%

Reference object

Fe360 6 x 6 x 1 mm

电气参数

开关频率

3 kHz

电源电压范围 +Vs

5 … 36 VDC

最大电流消耗（无负载）

12 mA

输出电路

NPN常闭

压降 Vd

<2 VDC

输出电流

200 mA

短路保护

是

反极性保护

是

机械参数

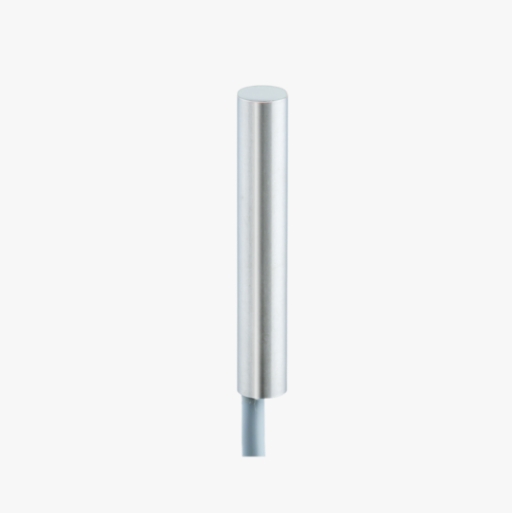

类型

圆柱形，光滑版

感应面材质

PBT

外壳材质

不锈钢 (V2A)

尺寸

6,5 mm

外壳长度

40 mm

连接方式

2米直接出线

重量

31 g

环境条件

工作温度

-25 … +75 °C

储存温度

-25 … +75 °C

防护等级

IP 67

抗振性

IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis

抗冲击性

IEC 60068-2-27:2009 100 g / 6 ms, 10 jolts per axis and direction

安全最大值

MTTF

775 年

Diagnostic coverage (DC)

0 %

电缆

Cable length

200 cm

Shielded

无

External sheath: Material

PVC

Cable diameter

3,0 mm

Wire cross section

0.14 mm²

Insulation: Material

PVC

Bending radius (fixed)

3 × 外径

Bending radius (mobile)

10 × 外径
